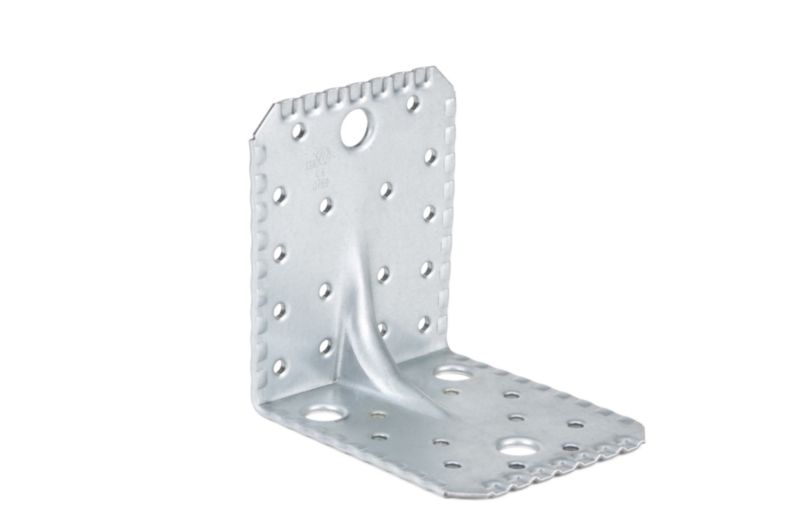

KOTNI KOVINSKI SPOJNIK OJAČAN-TIP A-PERF.-105X105X90X1,5

Idealno za kakovostne nosilne les/les priključke v leseni gradnji. Univerzalno uporabne pri standardnih priključkih kot npr. križajoči se leseni elementi • Tip: A • Debelina: 1,5 mm • Izvedba: Z rebrom • Odobritev: ETA-08/0183 • Material: Alucink konstrukcijsko jeklo 1.0242 • Površina: Vroče pocinkano • Oznaka materiala: S250GD • Standard materiala: DIN EN 10346:2009.
intelisale.product.documents
Art.-Št.: 5390202105
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
• Višje nosilnosti v primerjavi s standardnimi kotniki z večjo debelino pločevine zaradi ojačevalnega robnega oblikovanja • Okolju prijazno in varčno z viri zaradi visoke materialne učinkovitosti Dokazilo zmogljivosti Evropska tehnična odobritev ETA-08/0183 Opomba Kotne spojke tipa A debeline 1,5 mm je mogoče pritrditi z delnim ali polnim zabijanjem. Slika za zabijanje ali privijanje za delno ali polno zabijanje mora ustrezati navodilom ETA-08/0183. Primerni povezovalni elementi: • Žebelj z obročem / utorom v skladu z EN 14592: 4,0 x 40 mm ali 4,0 x 60 mm • ASSY 3.0 Kombi v skladu z ETA 11/0190: d = 10 mm ali 12 mm Za robne razdalje povezovalnih elementov vzporedno in pravokotno na vlakna je, če ni drugače navedeno, treba upoštevati pravila po EN 1995-1-1, člen 8.3.1.2, tabela 8.2. Treba je upoštevati natezno obremenitev povezanih lesenih elementov in jo po potrebi dokazati. Ojačitev prečnega natega je mogoče doseči s pomočjo ASSY plus VG polni navojni vijaki. Evropska tehnična odobritev ETA-08/0183 Več informacij o vrednostih obremenitve najdete na http://www.wuerth.de/holzverbinder
Specifikacije izdelkov
* *
Tip A
Širina x višina x globina 90 x 105 x 105 mm
DEBELINA 1,5 mm
Oblikovanje S palico
Število lukenj D 13 mm v podnosilcu nJ/glavni nosilec nH 1 + 3 KOSI
Število lukenj D 5 mm v podnosilcu nJ + glavni nosilec nH 16 + 10 KOSOV
Odobritev ETA-08/0183
Teža izdelka (na kos) 228.040 g
Material 1.0242 || Aluzinkovo konstrukcijsko jeklo, S250GD+AZ, StE250-2Z, EN 10346 || Aluzinkovo konstrukcijsko jeklo, 1.0242
Površina Z275 || Cink, debelina plasti 20, modrikast, neprekinjeno vroče prevlečen || Vroče pocinkano
Oznaka materiala S250GD
SL norma vrste materiala DIN EN 10346:2009 || Ploščati jekleni izdelki z neprekinjenim vročim premazom - Tehnični dobavni pogoji || DIN EN 10346:2009
*
*
*
