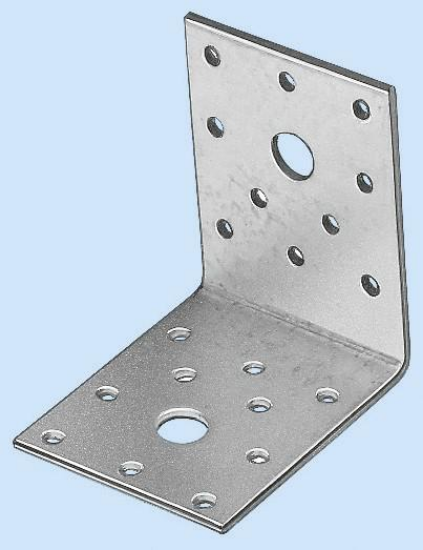

KOTNI KOVINSKI SPOJNIK-TIP A-105X105X90X3,0

Kotnik tipa A brez rebra je idealen za kakovostne nosilne les/les in les/jeklo priključke. Univerzalno uporaben pri standardnih priključkih kot npr. križajoči se leseni elementi.

  • Tip: A
  • Izvedba: Brez rebra
  • Odobritev: ETA-08/0183
  • Material: Alucink konstrukcijsko jeklo 1.0242
  • Površina: Vroče pocinkano
  • Oznaka materiala: S250GD.
intelisale.product.documents
Art.-Št.: 5390200105
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

• Obe strani vroče pocinkani pločevini (S250GD + Z275 (približno 20µm)) po EN 10346:2009

  • • Uporaba v razredu uporabe 1 in 2 po EN 1995:2013
  • Dokazilo zmogljivosti
  • Evropska tehnična odobritev ETA 08/0183 razen art.-št. 5390200050
  • Opomba
  • Treba je upoštevati natezno obremenitev povezanih lesenih elementov in jo po potrebi dokazati. Ojačitev prečnega natega je mogoče doseči s pomočjo ASSY plus VG polni navojni vijaki. Upoštevati je treba zahteve ETA 08/0183.
  • Evropska tehnična odobritev ETA 08/0183 razen art.-št. 5390200050
  • Več informacij o vrednostih obremenitve najdete na http://www.wuerth.de/holzverbinder
Specifikacije izdelkov
* *
Tip A
Širina x višina x globina 90 x 105 x 105 mm
DEBELINA 3 mm
Oblikovanje Brez palice
Število lukenj D 13 mm v podnosilcu nJ/glavni nosilec nH 2 + 3 KOSI
Število lukenj D 5 mm v podnosilcu nJ + glavni nosilec nH 15 + 14 KOSOV
Odobritev ETA-08/0183
Teža izdelka (na kos) 389.520 g
Material Aluzinkovo konstrukcijsko jeklo, S250GD+AZ, StE250-2Z, EN 10346
Površina Cink, debelina plasti 20, modrikast, neprekinjeno vroče prevlečen
Oznaka materiala S250GD
*
*
*

• Obe strani vroče pocinkani pločevini (S250GD + Z275 (približno 20µm)) po EN 10346:2009

  • • Uporaba v razredu uporabe 1 in 2 po EN 1995:2013
  • Dokazilo zmogljivosti
  • Evropska tehnična odobritev ETA 08/0183 razen art.-št. 5390200050
  • Opomba
  • Treba je upoštevati natezno obremenitev povezanih lesenih elementov in jo po potrebi dokazati. Ojačitev prečnega natega je mogoče doseči s pomočjo ASSY plus VG polni navojni vijaki. Upoštevati je treba zahteve ETA 08/0183.
  • Evropska tehnična odobritev ETA 08/0183 razen art.-št. 5390200050
  • Več informacij o vrednostih obremenitve najdete na http://www.wuerth.de/holzverbinder
