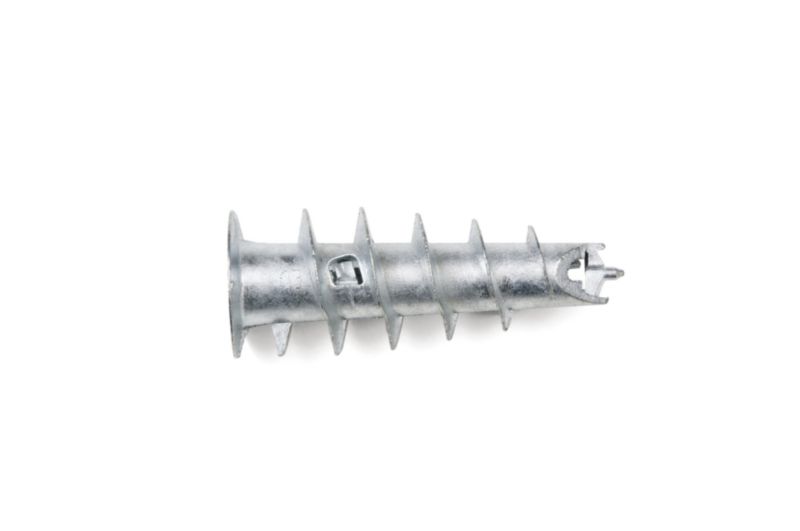

VLOŽEK ZA GIPS PLOŠČE KOVINSKI-14,5×39

Za enostavno in hitro montažo v mavčne in mavčno-vlaknene plošče, brez predvrtanja in brez dodatnega orodja za namestitev
•Material:
Cinkova tlačna litina
•Potrebni premer vijaka za iverne plošče:
4,5 mm
•Premer luknje v delu (d Bau):
6,5 mm
•Minimalna debelina gradbenega elementa (d):
9,5 mm
•Največja višina pritrditve (d a) - Pogoj:
Odvisno od dolžine vijaka
•Temperaturna odpornost min.:
-40 °C
•Temperaturna odpornost max.:
80 °C
•Razdalja do roba (a r):
50 mm
•Razdalja med osmi (a):
100 mm.
intelisale.product.documents
Art.-Št.: 09032531
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

•Visoka kakovost cinkove tlačne litine
•Oblika pritrditve
•Hitra montaža z akumulatorskim vijačnikom in ustreznim nastavkom za vijak – brez orodja za namestitev in predvrtanja
•Pogon omogoča namestitev vložka s PZ nastavkom, AW nastavkom, TX nastavkom, saj se prenos moči izvaja prek šestkotnika
•Majhna potrebna globina za ploščo (samo 15 mm)
•Element se lahko pritrdi z lesenimi ali iverkastimi vijaki
•Mavčni vložek in vijak se lahko vijačita z istim nastavkom
•Centrirna konica omogoča enostavno pozicioniranje in vrtanje v ploščo
•Za montažo priporočamo vijak za vložke ASSY®-D

Opozorilo



•Za pritrditev elementa uporabite vijak za vložke ASSY®-D ∅ 4,5 mm ali lesen ali iverkasti vijak brez vrtalne konice, proti navoja, obročnega navoja
•Priporočilo za uporabo tipa Z/L za dvojno obložene plošče
Specifikacije izdelkov
* *
Opis tipa W-GS/ZD-L
Dolžina sidra (l) 39 mm
Material Liti cink
Zahtevani premer vijaka za iverne plošče 4,5 mm
Premer luknje v sestavnem delu (d Bau) 6,5 mm
Minimalna debelina elementa D 9,5 mm
Največja višina pritrditve (DAT) Odvisno od dolžine vijaka
Min. temperaturna odpornost -40 °C
Največja temperaturna odpornost 80 °C
Robni odmik 50 mm
Razdalja med središčema (a) 100 mm
*
*
*

•Visoka kakovost cinkove tlačne litine
•Oblika pritrditve
•Hitra montaža z akumulatorskim vijačnikom in ustreznim nastavkom za vijak – brez orodja za namestitev in predvrtanja
•Pogon omogoča namestitev vložka s PZ nastavkom, AW nastavkom, TX nastavkom, saj se prenos moči izvaja prek šestkotnika
•Majhna potrebna globina za ploščo (samo 15 mm)
•Element se lahko pritrdi z lesenimi ali iverkastimi vijaki
•Mavčni vložek in vijak se lahko vijačita z istim nastavkom
•Centrirna konica omogoča enostavno pozicioniranje in vrtanje v ploščo
•Za montažo priporočamo vijak za vložke ASSY®-D

Opozorilo



•Za pritrditev elementa uporabite vijak za vložke ASSY®-D ∅ 4,5 mm ali lesen ali iverkasti vijak brez vrtalne konice, proti navoja, obročnega navoja
•Priporočilo za uporabo tipa Z/L za dvojno obložene plošče
Specifikacije izdelkov
Opis tipa W-GS/ZD-L
Dolžina sidra (l) 39 mm
Material Liti cink
Zahtevani premer vijaka za iverne plošče 4,5 mm
Premer luknje v sestavnem delu (d Bau) 6,5 mm
Minimalna debelina elementa D 9,5 mm
Največja višina pritrditve (DAT) Odvisno od dolžine vijaka
Min. temperaturna odpornost -40 °C
Največja temperaturna odpornost 80 °C
Robni odmik 50 mm
Razdalja med središčema (a) 100 mm
