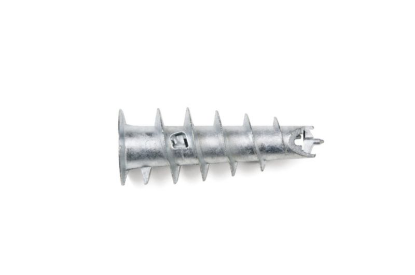

VLOŽEK ZA GIPS PLOŠČE KOVINSKI-14,5X33

Za enostavno in hitro montažo v mavčne in mavčno-vlaknene plošče, brez predvrtanja in brez dodatnega orodja za namestitev •Material: Cinkova tlačna litina •Potrebni premer vijaka za iverne plošče: 4,5 mm •Premer luknje v delu (d Bau): 6,5 mm •Minimalna debelina gradbenega elementa (d): 9,5 mm •Največja višina pritrditve (d a) - Pogoj: Odvisno od dolžine vijaka •Temperaturna odpornost min.: -40 °C •Temperaturna odpornost max.: 80 °C •Razdalja do roba (a r): 50 mm •Razdalja med osmi (a): 100 mm.
intelisale.product.documents
Art.-Št.: 09032521
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
•Visoka kakovost cinkove tlačne litine •Oblika pritrditve •Hitra montaža z akumulatorskim vijačnikom in ustreznim nastavkom za vijak – brez orodja za namestitev in predvrtanja •Pogon omogoča namestitev vložka s PZ nastavkom, AW nastavkom, TX nastavkom, saj se prenos moči izvaja prek šestkotnika •Majhna potrebna globina za ploščo (samo 15 mm) •Element se lahko pritrdi z lesenimi ali iverkastimi vijaki •Mavčni vložek in vijak se lahko vijačita z istim nastavkom •Centrirna konica omogoča enostavno pozicioniranje in vrtanje v ploščo •Za montažo priporočamo vijak za vložke ASSY®-D Opomba •Za pritrditev elementa uporabite vijak za vložke ASSY®-D Ř 4,5 mm ali lesen ali iverkasti vijak brez vrtalne konice, proti navoja, obročnega navoja •Priporočilo za uporabo tipa Z/L za dvojno obložene plošče
Specifikacije izdelkov
* *
Opis tipa W-GS/ZD
Dolžina sidra (l) 33 mm
Material Liti cink
Zahtevani premer vijaka za iverne plošče 4,5 mm
Premer luknje v sestavnem delu (d Bau) 6,5 mm
Minimalna debelina elementa D 9,5 mm
Največja višina pritrditve (DAT) Odvisno od dolžine vijaka
Min. temperaturna odpornost -40 °C
Največja temperaturna odpornost 80 °C
Robni odmik 50 mm
Razdalja med središčema (a) 100 mm
*
*
*
•Visoka kakovost cinkove tlačne litine •Oblika pritrditve •Hitra montaža z akumulatorskim vijačnikom in ustreznim nastavkom za vijak – brez orodja za namestitev in predvrtanja •Pogon omogoča namestitev vložka s PZ nastavkom, AW nastavkom, TX nastavkom, saj se prenos moči izvaja prek šestkotnika •Majhna potrebna globina za ploščo (samo 15 mm) •Element se lahko pritrdi z lesenimi ali iverkastimi vijaki •Mavčni vložek in vijak se lahko vijačita z istim nastavkom •Centrirna konica omogoča enostavno pozicioniranje in vrtanje v ploščo •Za montažo priporočamo vijak za vložke ASSY®-D Opomba •Za pritrditev elementa uporabite vijak za vložke ASSY®-D Ř 4,5 mm ali lesen ali iverkasti vijak brez vrtalne konice, proti navoja, obročnega navoja •Priporočilo za uporabo tipa Z/L za dvojno obložene plošče
Specifikacije izdelkov
Opis tipa W-GS/ZD
Dolžina sidra (l) 33 mm
Material Liti cink
Zahtevani premer vijaka za iverne plošče 4,5 mm
Premer luknje v sestavnem delu (d Bau) 6,5 mm
Minimalna debelina elementa D 9,5 mm
Največja višina pritrditve (DAT) Odvisno od dolžine vijaka
Min. temperaturna odpornost -40 °C
Največja temperaturna odpornost 80 °C
Robni odmik 50 mm
Razdalja med središčema (a) 100 mm
