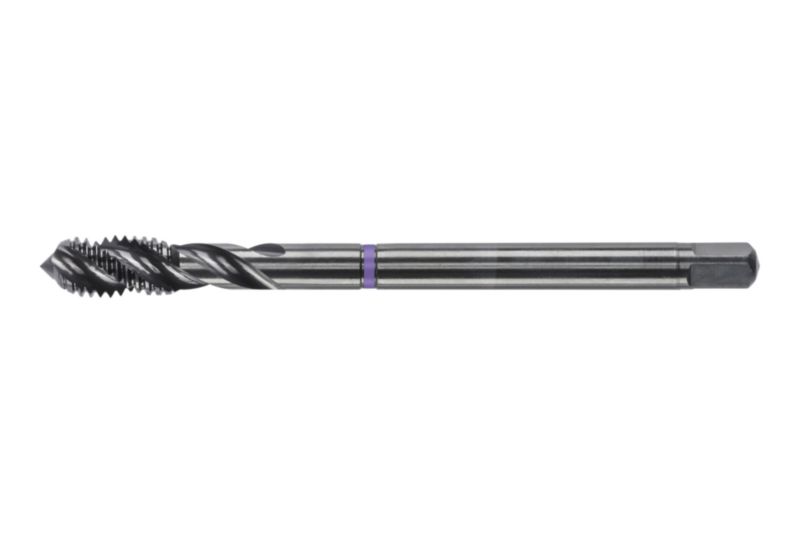

SVEDER NAVOJNI-ZA SLEPE LUKNJE-HSCO-DIN376-MULTI-M5

Vsestranska vijačna svedra z naletno gredjo za univerzalno uporabo v jeklih do trdnosti 1*.
000 N/mm², nerjavnih jeklih in neželeznih kovinah, kot so aluminij, aluminijeve zlitine, bron in plastika*.

intelisale.product.documents
Art.-Št.: 0659860500
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja
Omogoča uporabo z globokimi navoji ali interferenčnimi konturami
• Stožčasto steblo orodja je vedno manjše od premera jedra*.
Za delo v široki paleti materialov
• Univerzalna geometrija omogoča obdelavo različnih materialov*.
Dolga življenjska doba in dobra zanesljivost postopka
• Dodatek X zagotavlja daljšo življenjsko dobo in zanesljivost procesa*.
Zelo dober oprijem hladilnih in maziv ter zmanjšana nagnjenost k nabiranju materialov
• Uparjena površina omogoča dobro oprijemljivost hladilnih tekočin in maziv ter zmanjšuje nagnjenost k kopičenju usedlin*.

Opozorilo



• Pri rezanju navojev morate dodati dovolj hladilne tekočine in maziva*.

• Za dodelitev strojne pipe/materiala glejte pregledne tabele
Specifikacije izdelkov
* *
Življenjska doba (točkovni sistem) 2 od 4 točk
Dolžina 70 mm
Kakovost ZEBRA-Premium
Primerno za natezno trdnost do 1000 N/mm²
Premer trna 3,5 mm
Premer luknje v jedru 4,2 mm
Vsestranskost (točkovni sistem) 3 od 4 točk
Vrsta navoja x nazivni premer M5
Površina Vaporizirano
Pitch 0,8 mm
Material za obdelavo Iz nerjavečega jekla, Jeklo, Neželezne kovine, Odlita kovina
Obnašanje pri rezanju (točkovni sistem) 3 od 4 točk
Oblikovanje čipov (točkovni sistem) 2 od 4 točk
Primerno za tip stroja Center za rezkanje/vrtanje, Stroj za vrtanje podstavkov
Verodostojnost merila (sistem točk) 4 od 4 točk
Velikost kvadrata 2,7 mm
Način držala Cilindrični s kvadratnim pogonom
DIN Strojne vijačne pipe za metrični navoj ISO z velikim korakom od M1,6 do M68
Obrazec Tip C
Kot zasuka 40 stopinj (desno)
Vrsta navoja Metrični navoj
Vrsta luknje Slepa luknja ≤ globina vrtanja 2,5 x premer vrtalnika
Toleranca vijačnih pip Toleranca za vijačno pipo
Material za rezanje Hitrorezno jeklo s 5 % kobalta
Gradivo podskupine Aluminij, aluminijeve zlitine, Bronasta, z dolgimi čipi, hitrorezna jekla, Kovane aluminijeve zlitine, Medeninasta, z dolgimi čipi, Nelegirana jekla za popuščanje, Nerjavna jekla, avstenitna, Nerjavna jekla, martenzitna, Nerjavna jekla, žveplana, Nitriranje jekel, Orodna jekla, Plastične mase, duroplastične, Plastika, termoplastika, Splošna konstrukcijska jekla, Zlitine za litje aluminija (<lt/>10 % silicija)
*
*
*
