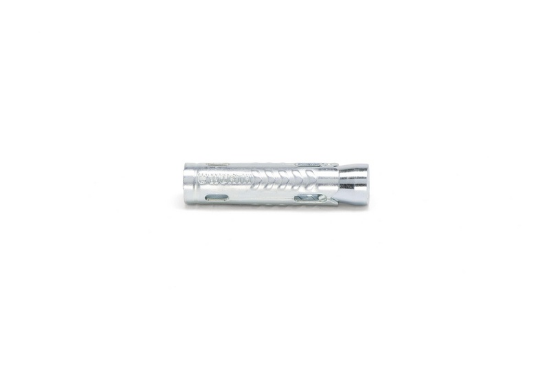

Kovinsko sidro z notranjim navojem W-TM/S-A

Za sidrne vijake in vijake z metričnim navojem, za nepočen beton, pocinkano jeklo

  • Material: Jeklo
  • Površina: Pocinkano.
Na voljo v Različice: 4
PRIKAŽI IZVEDBE

•Majhna potreba po sili pri vstavitvi vložka

  • •Takoj obremenljiv - brez čakalnega časa
  • •Brez potrebnega orodja za vstavitev
  • •Površinsko poravnano: Montažne dele je mogoče kadarkoli ponovno odstraniti ali namestiti
  • •Enakomerna širitev in razporeditev obremenitve zaradi trojnega širjenja tulec
  • •Primerno za sidrne vijake in vijake z metričnim navojem
  • •Varnost montaže z uporabo predpisanega navora pri sidranju
  • •Navor kontroliran s širjenjem, sidrni vložek iz elektro galvaniziranega jekla v velikostih M6–M12
  • •Predhodna montaža
  • Dokazilo o zmogljivosti
  • ETA-10/0255 za posamično sidranje, možnost 7, nepočen beton, pocinkano jeklo M6–M12; Dimenzioniranje po "Smernici za evropsko tehnično dovoljenje (ETAG) za kovinske vložke za sidranje v betonu", Priloga C, postopek A
  • Opomba
  • Upoštevati je treba delne varnostne faktorje odpornosti in delni varnostni faktor obremenitev yF = 1,4, kot so določeni v dovoljenju. Pri kombinaciji nateznih in strižnih obremenitev, pri robnem vplivu in skupinah vložkov upoštevajte smernico za evropsko tehnično dovoljenje (ETAG) Priloga C.
  • Beton je normalno ojačan. Pri višjih trdnostih betona so možne višje vrednosti.
  • Skladno z dovoljenjem, če vijaki in navojne palice s potrdilom o preizkusu 3.1 po EN 10204:2004 dokazujejo zahtevani material in mehanske lastnosti v skladu z ETA-10/0255
  • ETA-10/0255 za posamično sidranje, možnost 7, nepočen beton, pocinkano jeklo M6–M12; Dimenzioniranje po "Smernici za evropsko tehnično dovoljenje (ETAG) za kovinske vložke za sidranje v betonu", Priloga C, postopek A
  • Za načrtovanje in dimenzioniranje vaše montaže priporočamo Würth Technical Software
