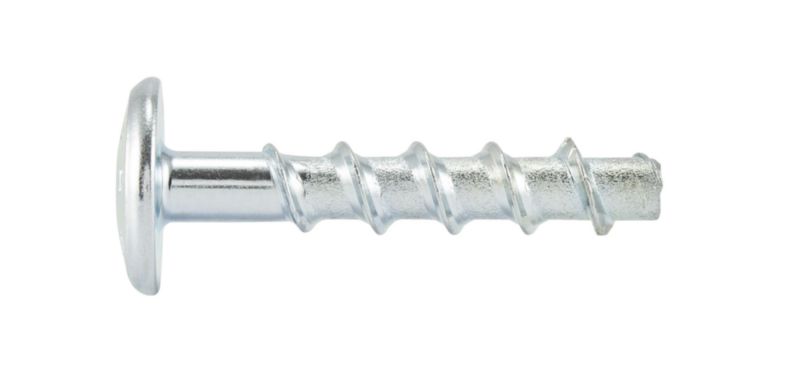

Vijak za beton z lečasto glavo W-BS/LP

Izjemno velika naležna površina posebej za pritrditev montažnih tirnic, pocinkano jeklo

  • Velikost vložka: 6 mm
  • Premer navoja: 7,5 mm
  • Nazivni premer izvrtine (d 0): 6 mm
  • Globina izvrtine (h 1,1): 40 mm
  • Globina vgradnje (h nom1): 35 mm
  • Notranji pogon: TX30
  • Material: Jeklo
  • Površina: Pocinkano
  • Premer glave: 18 mm
  • Prehodna luknja v priključnem delu (d f): 8 mm
  • Oblika glave: Pan Head
  • Tip oznake: W-BS Tip LP.
Na voljo v Različice: 2
PRIKAŽI IZVEDBE

•Za sidranje v beton in zidane stene

  • •Izjemno prilagodljiva uporaba zaradi treh globin vgradnje
  • •Izjemno velika Panhead glava z veliko naležno površino
  • •Pritrditev je mogoče nastaviti do dvakrat po montaži, npr. za poravnavo sidrnih plošč ali tirnic (upoštevajte navodila za montažo)
  • •Visoke nosilnosti
  • •Najmanjše osi in razdalje do roba zaradi zelo majhnega razširitvenega učinka
  • •Zelo hitra in enostavna montaža in takoj obremenljivo
  • Potrditev zmogljivosti
  • Evropska tehnična ocena ETA-16/0043 za posamezne pritrditve, možnost 1, razpokan in nerazpokan beton:
  • •Statične in kvazistatične obremenitve (∅6)
  • •Seizmične obremenitve, zmogljivostna kategorija C1 (∅6)
  • •Ognjeodpornost R30, R60, R90, R120
  • Evropska tehnična ocena ETA-23/0196 za sidranje v zidane stene
  • •Statične in kvazistatične obremenitve (∅6)
  • •Ognjeodpornost R30, R60, R90, R120 (∅6)
  • Evropska tehnična ocena ETA-16/0128 za večkratno pritrjevanje nenosilnih sistemov:
  • •Razpokan in nerazpokan beton (∅6)
  • •Napetostne betonske votle plošče C30/37 - C50/60 (∅6)
  • •Ognjeodpornost R30, R60, R90, R120
  • Ognjeodporna doba pri požarni obremenitvi po enotni temperaturni časovni krivulji (ETK) v zidanih stenah (Mz, KSL, KS) in armiranem betonu - Mnenje št. 2101/173/18 - 2018
  • Opomba
  • Pri montaži s tangencialnim udarnim vijačnikom upoštevajte največji priporočeni nazivni navor. Pri uporabi v zidanih stenah upoštevajte specifične montažne podatke po ETA-23/0196.
