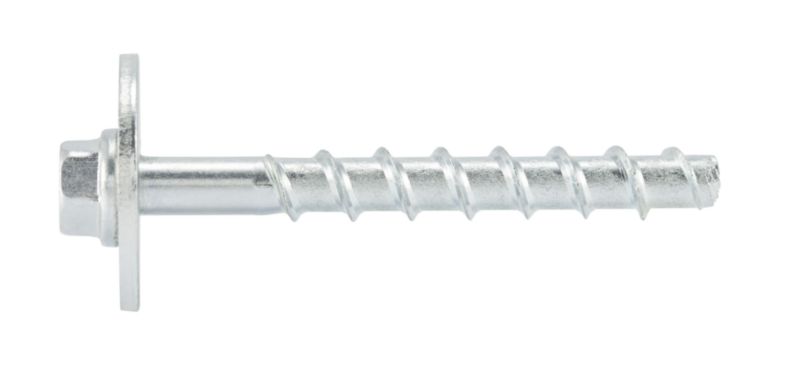

Vijak za beton 6KT z veliko podložko W-BS/S

Najvišje nosilnosti in racionalna montaža. Optimalna za pritrditev lesenih konstrukcij (velika podložka po DIN 440) v beton, pocinkano jeklo

  • Velikost vložka: 10 mm
  • Premer navoja: 12 mm
  • Nazivni premer izvrtine (d 0): 10 mm
  • Globina izvrtine (h 1,1): 65 mm
  • Globina izvrtine (h 1,2): 85 mm
  • Globina izvrtine (h 1,3): 95 mm
  • Globina vgradnje (h nom1): 55 mm
  • Globina vgradnje (h nom2): 75 mm
  • Globina vgradnje (h nom3): 85 mm
  • Zunanji pogon: SW15
  • Material: Jeklo
  • Površina: Pocinkano
  • Premer podložke: 44 mm
  • Prehodna luknja v priključnem delu (d f): 14 mm
  • Oblika glave: Šestkotna glava
  • Tip oznake: W-BS Tip S.
Na voljo v Različice: 1
PRIKAŽI IZVEDBE

•Izjemno prilagodljiva uporaba zaradi treh globin vgradnje

  • •Pritrditev je mogoče nastaviti do dvakrat po montaži, npr. za poravnavo ograj ali sidrnih plošč (upoštevajte navodila za montažo)
  • •Zelo visoke nosilnosti
  • •Najmanjše osi in razdalje do roba zaradi zelo majhnega razširitvenega učinka
  • •Zelo hitra in enostavna montaža in takoj obremenljivo
  • Potrditev zmogljivosti
  • Evropska tehnična ocena ETA-16/0043 za posamezne pritrditve, možnost 1, razpokan in nerazpokan beton:
  • •Statične in kvazistatične obremenitve
  • •Seizmične obremenitve, zmogljivostna kategorija C1 in C2
  • •Ognjeodpornost R30, R60, R90, R120
  • Splošno gradbeno dovoljenje/splošno gradbeno dovoljenje Z-21.1-2075 kot spojna sidrna vijaka za sidranje v beton
  • •Uporaba v kombinaciji z injekcijsko malto WIT-BS kot spojna sidrna vijaka WIT-BS
  • •V armiranem in nearmiranem ter razpokanem in nerazpokanem betonu C20/25 do C50/60
  • Opomba
  • Priporočamo, da se za velikost 8 in večja montaža izvede z ustreznim tangencialnim udarnim vijačnikom. Upoštevati je treba največji priporočeni nazivni navor.
