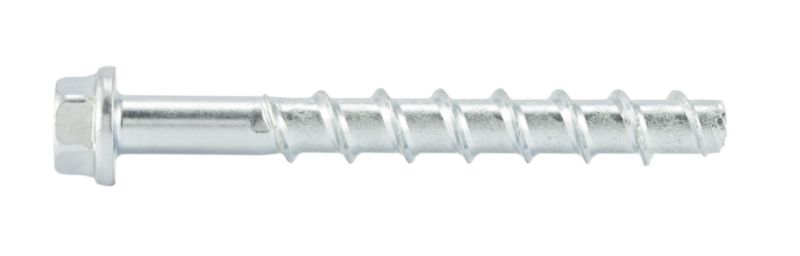

Vijak za beton W-BS/S 6KT

Najvišje nosilnosti in racionalna montaža. Optimalno za pritrjevanje kovinskih konstrukcij, pocinkano jeklo

  • Material: Jeklo
  • Površina: Pocinkano
  • Oblika glave: Šestkotna glava
  • Tip označbe: W-BS tip S.
Na voljo v Različice: 29
PRIKAŽI IZVEDBE

•Za sidranje v beton in zid

  • •Izredno prilagodljiva uporaba zaradi do treh globin sidranja (velikost 6 – 14)
  • •Možnost prilagajanja pritrditve do dvakrat po montaži (velikost 6 - 14), da se npr. lahko uskladijo ograje ali sidrne plošče (upoštevajte navodila za montažo)
  • •Zelo visoke nosilnosti
  • •Najmanjše osne in robne razdalje zaradi zelo majhnega širjenja
  • •Zelo hitra in enostavna montaža in takoj obremenljiva
  • Dokazilo o zmogljivosti
  • Evropska tehnična ocena ETA-16/0043 za posamično sidranje, možnost 1, počen in nepočen beton:
  • •Statična in kvazi-statična obremenitev (∅6 - ∅14)
  • •Seizmična obremenitev, zmogljivostna kategorija C1 (∅6 - ∅14) in C2 (∅8 - ∅14)
  • •Odpornost na ogenj R30, R60, R90, R120
  • Evropska tehnična ocena ETA-23/0196 za sidranje v zid:
  • •Statična in kvazi-statična obremenitev (∅5 - ∅10)
  • •Odpornost na ogenj R30, R60, R90, R120 (∅5 - ∅6)
  • Evropska tehnična ocena ETA-16/0128 za večkratno sidranje netrdnih sistemov:
  • •Počen in nepočen beton (∅5 in ∅6)
  • •Prednapetostne betonske votle plošče C30/37 - C50/60, (∅6)
  • •Odpornost na ogenj R30, R60, R90, R120
  • Splošno gradbeno tehnično dovoljenje/Splošna gradbena tehnična odobritev Z-21.8-2090 za začasno sidranje v betonu (∅10 - ∅14, tip S šestkotna glava)
  • •V ojačanem in neojačanem ter v počenem in nepočenem betonu C20/25 do C50/60
  • •Uporaba v svežem betonu
  • •Večkratna uporaba
  • Splošno gradbeno tehnično dovoljenje/Splošna gradbena tehnična odobritev Z-21.1-2075 kot spojni vijak za sidranje v betonu (∅10 - ∅14, tip S šestkotna glava)
  • •Uporaba v kombinaciji z injekcijsko malto WIT-BS kot spojni vijak WIT-BS
  • •V ojačanem in neojačanem ter v počenem in nepočenem betonu C20/25 do C50/60
  • Natezna zmogljivost v betonskih votlih ploščah, (∅6 - ∅10) - Strokovno mnenje št. 21641 - 2016
  • Odpornost na ogenj v primeru požarne obremenitve po enotni temperaturni časovni krivulji (ETK) v zid (Mz, KSL, KS) in armirani beton, (∅5 in ∅6) - Strokovno mnenje št. 2101/173/18 - 2018
  • Opomba
  • Priporočamo uporabo primernega udarnega vrtalnika za montažo od velikosti 8 naprej. Upoštevajte priporočeni maksimalni nazivni moment.
  • Pri uporabi v zidu upoštevajte specifične podatke za montažo po ETA-23/0196.
