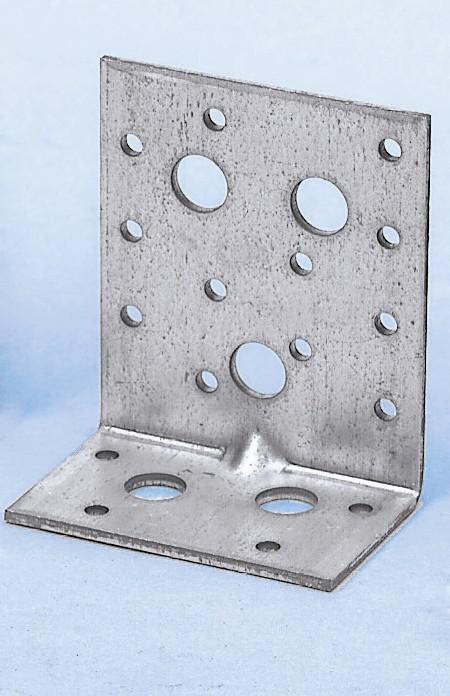

Kotni priključek tipa HS, za vISOkokakovostne nosilne povezave med lesom in lesom ali lesom in betonom

• Stabilna izvedba in vsestranska uporabnost

• • Obe strani vroče pocinkani pločevini (DX51D + Z275 (približno 20µm)) debeline 3 mm po EN 10327:2004
• • Uporaba v razredu uporabe 1 in 2 po EN 1995:2013
• Dokazilo zmogljivosti
• Evropska tehnična odobritev ETA 09/0133
• Opomba
• Žeblji z obročem / utorom naj bodo čim bližje upogibni liniji v nosilni tram. To velja tudi za uporabljene vijake pri uporabi kotnikov za pritrditev lesa na npr. beton.
• Premer vijaka/žeblja/sidrnega vijaka ne sme biti večji od premera luknje za več kot 2 mm.
• Upoštevati je treba robne pogoje posamezne odobritve sidra.
• Razpoložljiva delovna dokumentacija:
• Tabele obremenitev in podrobna navodila za uporabo najdete na strani za storitve www.wuerth.de/holzverbinder.
• Evropska tehnična odobritev ETA 09/0133
• Tehnične spremembe pridržane!

Za diagonalno ojačitev strešnih in stenskih konstrukcij (kot natezni drogovi za les/les povezave)

• • Premer luknje: 5 mm
• • Odobritev: EN 14545:2009-02; AbZ Z-9.1-545
• • Material: Jeklena pločevina
• • Oznaka materiala: S350GD
• • Standard materiala: DIN EN 10346:2009-07
• • Površina: Vroče pocinkano

• Večje nosilnosti zaradi globlje vgradnje povezovalnega elementa v leseno podlago

• • 25 % manjša teža za lažjo obdelavo
• • Višja natezna trdnost zaradi patentiranega oblikovanja robov in uporabe visoko kakovostnega jekla
• • Obe strani vroče pocinkani pločevini (S350DG + Z275MAC (približno 275 g obe strani)) po EN 10346:2009-07 debeline 1,5 mm
• • Uporaba v razredu uporabe 1 in 2 po EN 1995:2013
• Dokazilo zmogljivosti
• CE oznaka po EN 14545:2009-02
• Opomba
• Odločilen za nosilnost je običajno žebeljni spoj na končni točki.
• Za prenos večjih sil se lahko uporabi več pasov za zaščito proti vetru vzporedno. Za enakomerno napetost pasov se priporoča uporaba napenjalnika za pasove.
• Pas za zaščito proti vetru se pritrdi z Würth sidrnimi žeblji ali ASSY balkonskimi vijaki.
• Na vsakem pritrditvenem mestu je treba zabiti vsaj 2 žeblja ali ASSY balkonska vijaka.
• Upoštevati je treba robne in osne razdalje žebljev po EC5 oz. vijakov.
• Poskrbeti je treba za varno vodenje vetrovnih in nateznih sil v strešno konstrukcijo.
• Področje uporabe
• Diagonalna ojačitev strešnih in stenskih konstrukcij
• Navodilo
• Pas za zaščito proti vetru Würth WZ se lahko namesti neposredno na zgornjo stran špirovcev. Poskrbeti je treba za varno vodenje vetrovnih in nateznih sil v strešno konstrukcijo. Pas za zaščito proti vetru se pritrdi z Würth sidrnimi žeblji ali ASSY balkonskimi vijaki. Na vsakem križišču na špirovcu je treba namestiti vsaj 2 žeblja ali vijaka. Upoštevati je treba robne in osne razdalje žebljev ali vijakov. Za prenos večjih sil se lahko uporabi več pasov za zaščito proti vetru vzporedno.
• Primerni povezovalni elementi:
• • Žebelj z obročem v skladu z EN 14592: 4,0 x ≥ 40 mm
• • ASSY balkonski vijak: 5,0 x ≥ 40 mm

Zaradi masivne izvedbe 3 mm univerzalno uporabno v leseni gradnji. (Pri večjih obremenitvah priporočamo uporabo različic z utorom).

• • Tip: HS
• • Debelina: 3 mm
• • Odobritev: ETA-09/0133
• • Material: Jeklo
• • Površina: Vroče pocinkano
• • Oznaka materiala: DX51D
• • Standard materiala: DIN EN 10327:2004

• Stabilna izvedba in vsestranska uporabnost

• • Obe strani vroče pocinkani pločevini (DX51D + Z275 (približno 20µm)) debeline 3 mm po EN 10327:2004
• • Uporaba v razredu uporabe 1 in 2 po EN 1995:2013
• Dokazilo zmogljivosti
• Evropska tehnična odobritev ETA 09/0133
• Opomba
• Žeblji z obročem / utorom naj bodo čim bližje upogibni liniji v nosilni tram. To velja tudi za uporabljene vijake pri uporabi kotnikov za pritrditev lesa na npr. beton.
• Premer vijaka/žeblja/sidrnega vijaka ne sme biti večji od premera luknje za več kot 2 mm.
• Upoštevati je treba robne pogoje posamezne odobritve sidra.
• Razpoložljiva delovna dokumentacija:
• Tabele obremenitev in podrobna navodila za uporabo najdete na strani za storitve www.wuerth.de/holzverbinder.
• Evropska tehnična odobritev ETA 09/0133
• Tehnične spremembe pridržane!
• Področje uporabe
• Nosilne povezave lesnih nosilcev na les ali beton, kot na primer tram na tram, tram na nosilec, tram na betonsko podlago.
• Navodilo
• Primerni povezovalni elementi:
• • Žebelj z obročem / utorom v skladu z EN 14592: 4,0 x 40 mm
• • ASSY 3.0 Kombi v skladu z ETA 11/0190: d = 12 mm
• • Vijaki po specifikacijah proizvajalca: M12
• • Sidrni vijak: d = 12 mm, z min (NRk; VRk) = 5 kN
• • Priporočeno sidro za pritrditev na beton: W-BS; W-FAZ; W-VIZ; WIT-VM 250; WIT-UH 300
