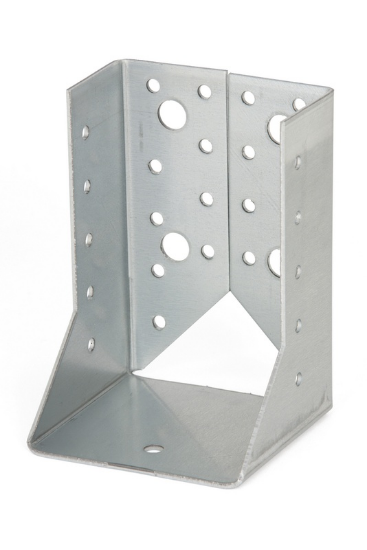

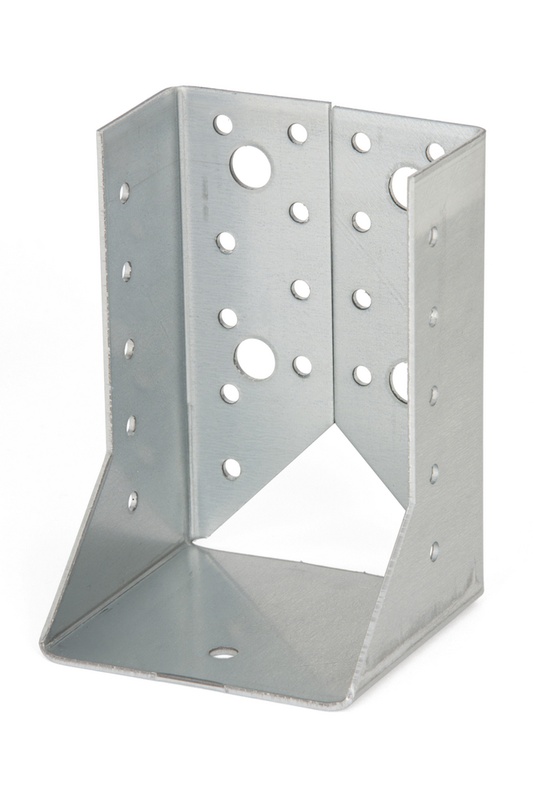

Nosilec nosilca 2,0 mm, en kos

S notranjimi krili za priključitev tramov na nosilce na vidnih področjih. Uporabno za povezave les/les, les/beton ali les/jeklo

  • Debelina: 2 mm
  • Globina spodnjega dela: 80 mm
  • Material: Jeklo
  • Površina: Vročecinkana
  • Širina krila: 34 mm
  • Dovoljenje: ETA-09/0021
  • Označba materiala: S250GD
  • Standard materiala: DIN EN 10326:2004
  • Število delov: 1 kos
  • Globina zgornjega dela: 42 mm.
Na voljo v Različice: 4
PRIKAŽI IZVEDBE

• Pri enosmerni obremenitvi lahko tramove pritrdite na nosilce enake širine

  • • Navznoter upognjena krila
  • • Obojestransko vroče cinkane pločevine (S250GD +Z275) približno 20 µm debeline 2,0 mm po EN 10326:2004
  • • Uporaba v razredih uporabe 1 in 2 po EN 1995:2013
  • Leistungsnachweis
  • Evropsko tehnično dovoljenje ETA–09/0021
  • Opomba
  • Pri načrtovanju dvodimenzionalne obremenitve je treba upoštevati robne razdalje žebljev v nosilcu v skladu z EC5!
  • Premer vijakov ali žebljev mora biti največ 2 mm manjši od premera luknje.
  • Upoštevati je treba posamezne robne pogoje posameznih dovoljenj za moznike.
  • Na voljo so delovni dokumenti:
  • Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder.
  • Evropsko tehnično dovoljenje ETA–09/0021
  • Tehnične spremembe pridržane!
