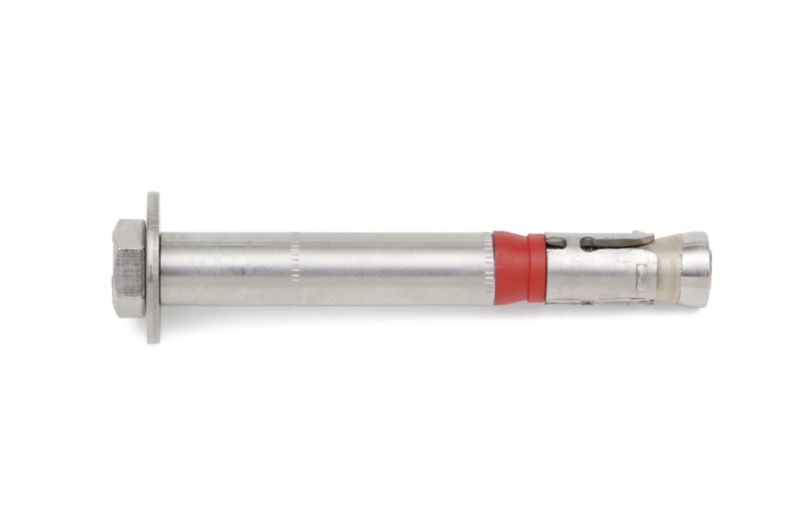

VIJAK SIDRNI-(W-HAZ/S)-A4-30-M8X107

Sidrni vijak za visoke obremenitve v razpokanem in nerazpokanem betonu, čist zaključek na priključnem delu. Nerjaveče jeklo A4

  • Material: Nerjaveče jeklo A4.
intelisale.product.documents
Art.-Št.: 5932612003
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

•Visoke nosilnosti

  • •Prihranek časa s prebojno montažo
  • •Takoj obremenljiv - brez čakalnega časa
  • •Z navorom nadzorovano razširjajoč vložek iz nerjavečega jekla A4
  • Potrditev zmogljivosti
  • •ETA-02/0031 za posamezne pritrditve, možnost 1, razpokan in nerazpokan beton, potresi C1 in C2
  • •Ognjeodpornost: F30, F60, F90 in F120; požarna obremenitev po DIN 1363-1:1999-10 (ETK - enotna temperaturna časovna krivulja)
  • •Ognjeodpornost: R30, R60, R90 in R120; TR020 (vsebuje v ETA-02/0031)
Specifikacije izdelkov
* *
Metrični premer sidra Nazivni premer 8 mm
Dolžina sidra (l) 110 mm
Največja višina pritrditve (t fix) 30 mm
Širina po ploskvah Velikost ključa 13 mm
Nazivni premer svedra (d 0) 12 mm
Globina vrtanja (h 1) 80 mm
Učinkovita globina sidranja (h ef) 60 mm
Material Iz nerjavečega jekla A4
Navor med sidranjem (T inst) 30 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 14 mm
*
*
*
