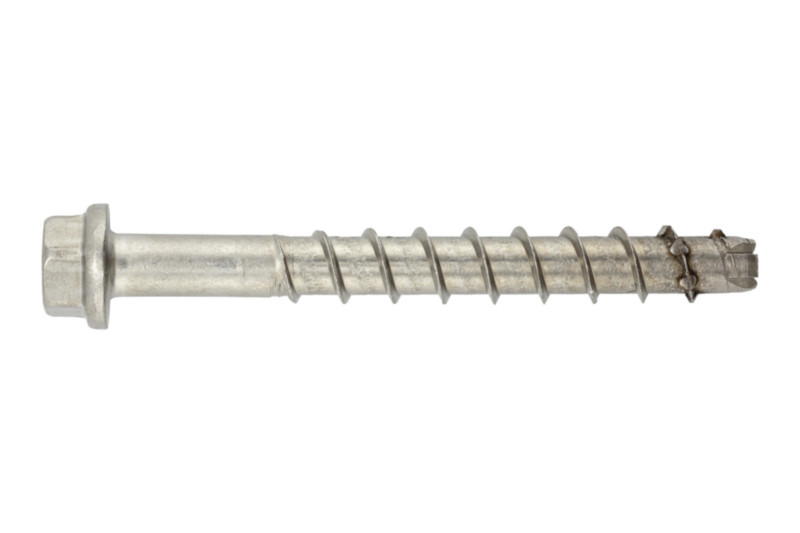

VIJAK ZA BETON-(W-BS 2/H)-A4-SW13-5-15-6X50

Visoke nosilnosti in enostavna montaža. Nova generacija betonskih vijakov iz nerjavečega jekla A4. Optimalno za pritrditev kovinskih konstrukcij v betonu •Material: Nerjaveče jeklo A4 •Površina: Gladka •Oblika glave: Šesterokotna glava •Tip oznake: W-BS 2/A4 Tip H.
intelisale.product.documents
Art.-Št.: 5931226050
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
•Inovativna geometrija navoja omogoča enostavno vijačenje v beton in s tem večjo učinkovitost •Najhitrejša vrsta pritrditve za srednje in težke obremenitve •Tri globine sidranja omogočajo prilagodljivo uporabo •Priključne dele je mogoče do dvakrat naknadno nastaviti za npr. usklajevanje ograj ali sidrnih plošč (upoštevajte navodila za montažo) •Najmanjše razdalje med središči in robovi zaradi zelo majhnega širjenja Potrditev zmogljivosti Evropska tehnična ocena ETA-22/0123 za posamezno pritrjevanje, možnost 1, počen in nepočen beton: •Statični in kvazistatični učinek (Ř6 - Ř10) •Seizmični učinek, kategorija zmogljivosti C1 (Ř6 - Ř10) •Odpornost proti ognju R30, R60, R90, R120 Opomba Priporočamo montažo z ustreznim udarnim vijačnikom od velikosti 8 naprej. Upoštevati je treba priporočeni nazivni navor. Pri uporabi na prostem se lahko izvrtina zatesni z injekcijsko malto WIT-BS.
Specifikacije izdelkov
* *
Velikost sidra 6 mm
Dolžina sidra (l) 50 mm
Višina pritrditve (t fix 1) 15 mm
Višina pritrditve (t fix 2) 5 mm
Premer navoja 7,5 mm
Nazivni premer svedra (d 0) 6 mm
Globina vrtanja (h 1.1) 40 mm
Globina vrtanja (h 1.2) 50 mm
Globina nastavitve (HNom1) 35 mm
Globina nastavitve (HNom2) 45 mm
Zunanji pogon WS13 || Velikost ključa 13 mm || WS13
Material A4 || Iz nerjavečega jekla A4 || Iz nerjavečega jekla A4
Površina PL || Navaden || Navaden
Premer podložke 17 mm
Premer glave 15 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 8 mm
Vrsta glave Šestkotna glava || Šestkotna glava (HEX) || Šestkotna glava
*
*
*
•Inovativna geometrija navoja omogoča enostavno vijačenje v beton in s tem večjo učinkovitost •Najhitrejša vrsta pritrditve za srednje in težke obremenitve •Tri globine sidranja omogočajo prilagodljivo uporabo •Priključne dele je mogoče do dvakrat naknadno nastaviti za npr. usklajevanje ograj ali sidrnih plošč (upoštevajte navodila za montažo) •Najmanjše razdalje med središči in robovi zaradi zelo majhnega širjenja Potrditev zmogljivosti Evropska tehnična ocena ETA-22/0123 za posamezno pritrjevanje, možnost 1, počen in nepočen beton: •Statični in kvazistatični učinek (Ř6 - Ř10) •Seizmični učinek, kategorija zmogljivosti C1 (Ř6 - Ř10) •Odpornost proti ognju R30, R60, R90, R120 Opomba Priporočamo montažo z ustreznim udarnim vijačnikom od velikosti 8 naprej. Upoštevati je treba priporočeni nazivni navor. Pri uporabi na prostem se lahko izvrtina zatesni z injekcijsko malto WIT-BS.
Specifikacije izdelkov
Velikost sidra 6 mm
Dolžina sidra (l) 50 mm
Višina pritrditve (t fix 1) 15 mm
Višina pritrditve (t fix 2) 5 mm
Premer navoja 7,5 mm
Nazivni premer svedra (d 0) 6 mm
Globina vrtanja (h 1.1) 40 mm
Globina vrtanja (h 1.2) 50 mm
Globina nastavitve (HNom1) 35 mm
Globina nastavitve (HNom2) 45 mm
Zunanji pogon WS13 || Velikost ključa 13 mm || WS13
Material A4 || Iz nerjavečega jekla A4 || Iz nerjavečega jekla A4
Površina PL || Navaden || Navaden
Premer podložke 17 mm
Premer glave 15 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 8 mm
Vrsta glave Šestkotna glava || Šestkotna glava (HEX) || Šestkotna glava
