  • VIJAK ZA BETON ZUN.NAV.-(W-BS/ST-COMPACT)-TX25-M8-6X28MM

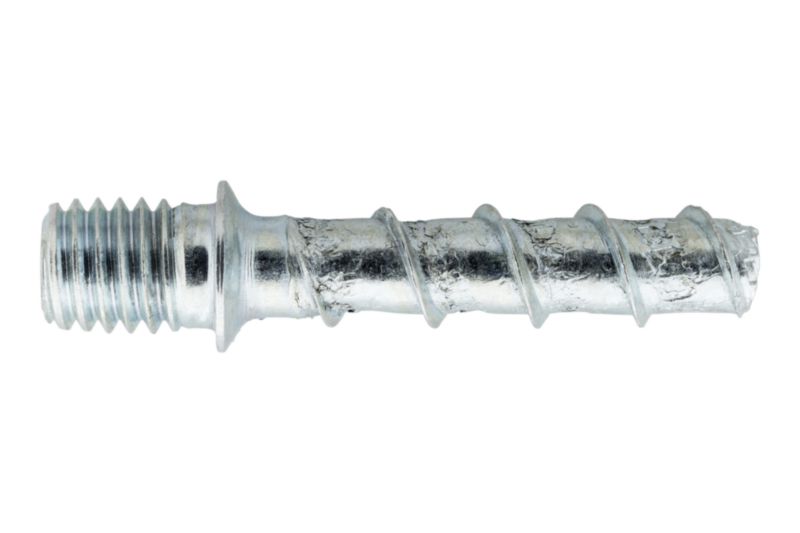

VIJAK ZA BETON ZUN.NAV.-(W-BS/ST-COMPACT)-TX25-M8-6X28MM

Enostavna montaža z akumulatorskim vijačnikom. Preprečuje zadetke ojačitve zahvaljujoč zelo majhni globini sidranja. Za beton, z navojem, optimalno za pritrditev cevnih objemk ali distančnih puš, pocinkano jeklo •Tip oznake: W-BS Compact tip ST •Velikost vložka: 6 mm •Premer navoja: 7 mm •Dolžina vložka (l): 28 mm •Oblika glave: Z navojem (metrični) •Največja višina pritrditve (t fix): 3 mm •Nazivni premer izvrtine (d 0): 6 mm •Površina: Pocinkano •Material: Jeklo •Globina vgradnje (h nom): 25 mm •Minimalna debelina gradbenega elementa (h min): 80 mm •Učinkovita globina sidranja (h ef): 25 mm •Prehodna luknja v priključnem delu (d f): 8 mm •Premer rezalnika svedrov (d cut): 6,35 mm.
intelisale.product.documents
Art.-Št.: 5929586828
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
•Hitro in enostavno sestavljanje brez tangencialnega udarnega vijačnika •Prihranek časa in stroškov pri montaži •Zahteva le 30 mm globino izvrtine - preprečuje zadetke ojačitve •Lahko se montira ročno Potrditev zmogljivosti •ETA-15/0091 za večkratno pritrjevanje nenosilnih sistemov v betonu •Ognjeodpornost: R30, R60, R90, R120; Tehnično poročilo TR020 Opomba •W-BS Compact se lahko montira ročno •Pri montaži z akumulatorskim vijačnikom je priporočljivo opraviti vsaj 5 predhodnih poskusov na mestu, da se zagotovi pravilna nastavitev vijačnika in prepreči prekomerno zategovanje W-BS Compact. Priporočljivo je začeti z najnižjo nastavitvijo navora vijačnika in jo po potrebi povečati •Za montažo se ne sme uporabljati tangencialnega udarnega vijačnika •ETA-15/0091 za večkratno pritrjevanje nenosilnih sistemov v betonu •Ognjeodpornost: R30, R60, R90, R120; Tehnično poročilo TR020
Specifikacije izdelkov
* *
Opis tipa W-BS Kompaktni tip ST
Velikost sidra 6 mm
Premer navoja 7 mm
Dolžina sidra (l) 28 mm
Vrsta glave S priključnim navojem (metričnim) || S priključnim navojem (W.THR) (podobno kot vijak) || S priključnim navojem (metričnim)
Največja višina pritrditve (t fix) 3 mm
Notranji pogon TX25 || Pogon TX || TX25
Nazivni premer svedra (d 0) 6 mm
Globina vrtanja (h 1) 28 mm
Površina A2K || Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična || Pocinkano
Material ST || Jeklo || Jeklo
Globina vgradnje (h nom) 25 mm
Najmanjša debelina komponente (h min) 80 mm
Spojni navoj M8 || Nazivni premer 8 mm || M8
Učinkovita globina sidranja (h ef) 25 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 8 mm
Premer rezanja vrtalnika (d cut) 6,35 mm
*
*
*
