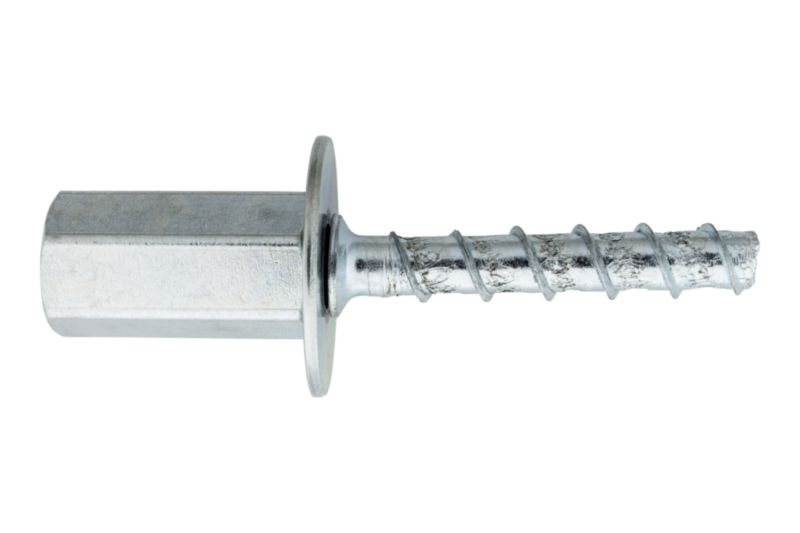

VIJAK ZA BETON NOT.NAV.-(W-BS/I-COMPACT)-SW13-M8/M10-6X40

Enostavna montaža z akumulatorskim vijačnikom. Preprečuje zadetke armaturnih palic zaradi zelo majhne vgradne globine. Za beton, z notranjim navojem (M8/M10), za obešanje navojnih palic, pocinkano jeklo •Tip označbe: W-BS Compact Tip I •Velikost vložka: 6 mm •Premer navoja: 7 mm •Dolžina vložka (l): 40 mm •Oblika glave: Šesterokotna glava •Maks. višina pritrditve (t fix): 15 •Globina vrtine (h 1): 28 mm •Površina: Pocinkana •Material: Jeklo •Vgradna globina (h nom): 25 mm •Minimalna debelina gradbenega elementa (h min): 80 mm •Povezovalni navoj: IG M8, IG M10 •Učinkovita globina sidranja (h ef): 25 mm •Premer prehoda v pritrditvenem elementu (d f): 8 mm •Premer rezila svedra (d cut): 6,35 mm.
intelisale.product.documents
Art.-Št.: 5929570601
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
•Hitra in enostavna montaža brez tangencialnega udarnega vijačnika •Časovno in stroškovno varčna montaža •Izredno prilagodljivo pri uporabi (stopničasti navoj M8/M10) •Lahko se montira ročno Dokaz o zmogljivosti •ETA-15/0091 za večkratno pritrjevanje nepodpornih sistemov v betonu •Ognjevarnost: R30, R60, R90, R120; Tehnično poročilo TR020 Opomba •W-BS Compact se lahko montira ročno •Pri montaži z akumulatorskim vijačnikom se priporoča vsaj 5 predhodnih poskusov na kraju samem, da se zagotovi pravilna nastavitev vijačnika in prepreči prekomerno privijanje W-BS Compact. Priporočljivo je začeti z najnižjo nastavitvijo navora vijačnika in ga po potrebi povečati •Za montažo se ne sme uporabljati tangencialni udarni vijačnik
Specifikacije izdelkov
* *
Opis tipa W-BS Kompaktni tip I
Velikost sidra 6 mm
Premer navoja 7 mm
Dolžina sidra (l) 40 mm
Vrsta glave Šestkotna glava || Šestkotna glava (HEX) || Šestkotna glava
Največja višina pritrditve (t fix) 15
Globina vrtanja (h 1) 28 mm
Površina A2K || Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična || Pocinkano
Material ST || Jeklo || Jeklo
Globina vgradnje (h nom) 25 mm
Najmanjša debelina komponente (h min) 80 mm
Spojni navoj IT M8 || Notranji navoj 8 mm || IT M8, IT M10 || Notranji navoj 10 mm || IT M10
Učinkovita globina sidranja (h ef) 25 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 8 mm
Premer rezanja vrtalnika (d cut) 6,35 mm
*
*
*
•Hitra in enostavna montaža brez tangencialnega udarnega vijačnika •Časovno in stroškovno varčna montaža •Izredno prilagodljivo pri uporabi (stopničasti navoj M8/M10) •Lahko se montira ročno Dokaz o zmogljivosti •ETA-15/0091 za večkratno pritrjevanje nepodpornih sistemov v betonu •Ognjevarnost: R30, R60, R90, R120; Tehnično poročilo TR020 Opomba •W-BS Compact se lahko montira ročno •Pri montaži z akumulatorskim vijačnikom se priporoča vsaj 5 predhodnih poskusov na kraju samem, da se zagotovi pravilna nastavitev vijačnika in prepreči prekomerno privijanje W-BS Compact. Priporočljivo je začeti z najnižjo nastavitvijo navora vijačnika in ga po potrebi povečati •Za montažo se ne sme uporabljati tangencialni udarni vijačnik
Specifikacije izdelkov
Opis tipa W-BS Kompaktni tip I
Velikost sidra 6 mm
Premer navoja 7 mm
Dolžina sidra (l) 40 mm
Vrsta glave Šestkotna glava || Šestkotna glava (HEX) || Šestkotna glava
Največja višina pritrditve (t fix) 15
Globina vrtanja (h 1) 28 mm
Površina A2K || Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična || Pocinkano
Material ST || Jeklo || Jeklo
Globina vgradnje (h nom) 25 mm
Najmanjša debelina komponente (h min) 80 mm
Spojni navoj IT M8 || Notranji navoj 8 mm || IT M8, IT M10 || Notranji navoj 10 mm || IT M10
Učinkovita globina sidranja (h ef) 25 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 8 mm
Premer rezanja vrtalnika (d cut) 6,35 mm
