  • VIJAK ZA BETON-LEČ.GL.-(W-BS/LP COMPACT)-TX30-(A2K)-5-6X40

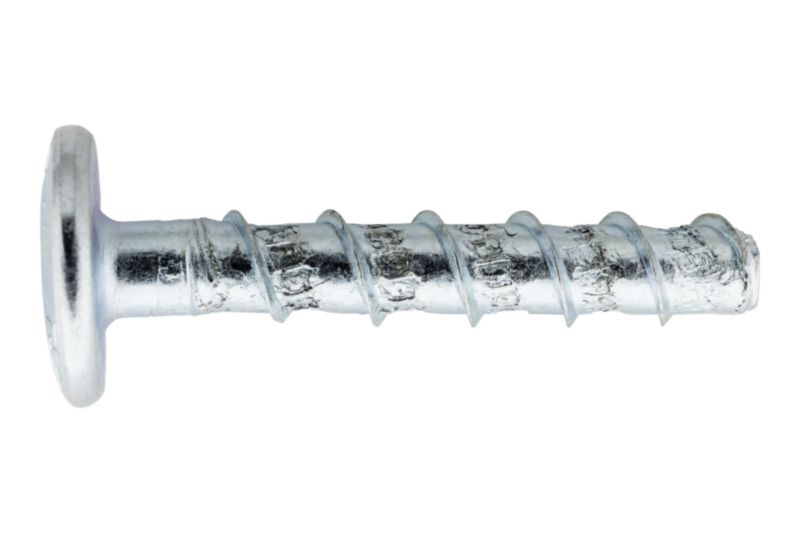

VIJAK ZA BETON-LEČ.GL.-(W-BS/LP COMPACT)-TX30-(A2K)-5-6X40

Enostavna montaža z akumulatorskim vijačnikom. Izogiba se zadetku armature zaradi zelo majhne globine sidranja. Za beton, s Panhead glavo, pocinkano jeklo •Velikost vložka: 6 mm •Premer navoja: 7 mm •Oblika glave: Pan Head •Notranji pogon: TX30 •Nazivni premer izvrtine (d 0): 6 mm •Globina izvrtine (h 1): 28 mm •Površina: Pocinkano •Material: Jeklo •Globina vgradnje (h nom): 25 mm •Minimalna debelina konstrukcije (h min): 80 mm •Prehodna luknja v priključnem delu (d f): 8 mm •Dovoljenje: ETA-15/0091 •Premer rezalne glave svedra (d cut): 6,40 mm.
intelisale.product.documents
Art.-Št.: 5929556040
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
•Hitra in enostavna montaža •Lahko se montira ročno •Ekonomsko in učinkovito pritrdilno rešitev 3 različni premeri glav za vsestransko uporabo •Tip P s Panhead O 14 mm •Tip SP z izjemno majhnim Panhead O 10,5 mm •Tip LP z izjemno velikim Panhead O 17,6 mm Potrditev zmogljivosti Evropska tehnična ocena ETA-15/0091 za večkratno pritrjevanje nenosilnih sistemov v betonu: •Statične in kvazistatične obremenitve •Ognjeodpornost: R30, R60, R90, R120 Nosilnost v betonskih votlih ploščah - Mnenje št. 21641 - 2016 Opomba •W-BS Compact je priporočljivo montirati ročno •Če se montaža izvaja z akumulatorskim vijačnikom, je treba opraviti najmanj 5 poskusov na kraju samem, da se zagotovi pravilna nastavitev vijačnika in prepreči prekomerno zategovanje W-BS Compact. Priporočljivo je začeti z najnižjo nastavitvijo navora in jo po potrebi povečati •Tangencialni udarni vijačnik se ne sme uporabljati za montažo
Specifikacije izdelkov
* *
Opis tipa W-BS Kompaktni tip LP
Velikost sidra 6 mm
Premer navoja 7 mm
Dolžina sidra (l) 40 mm
Vrsta glave Panožna glava || Panožna glava (PANHD) (samo za vijake in sidra za iverne plošče) || Panožna glava
Premer glave 17,6 mm
Največja višina pritrditve (t fix) 15 mm
Notranji pogon TX30 || Pogon TX || TX30
Nazivni premer svedra (d 0) 6,0 mm
Globina vrtanja (h 1) 28 mm
Površina A2K || Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična || Pocinkano
Material ST || Jeklo || Jeklo
Globina vgradnje (h nom) 25 mm
Najmanjša debelina komponente (h min) 80 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 8,0 mm
Odobritev ETA-15/0091
Premer rezanja vrtalnika (d cut) 6,40 mm
*
*
*
