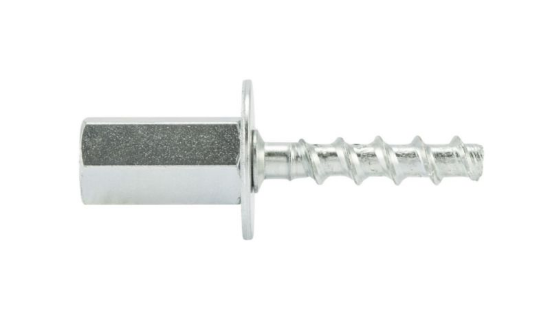

VIJAK ZA BETON NOT.NAV.-(W-BS/I)-(A2K)-SW13-M8/M10-6X35

Najvišje nosilnosti in racionalna montaža. Za viseče pritrditve in pritrditve z navojnimi palicami (notranji navoj M8/M10), pocinkano jeklo •Velikost vložka: 6 mm •Premer navoja: 7,5 mm •Oblika glave: Šestkotna glava •Povezovalni navoj: M8, M10 •Material: Jeklo •Površina: Pocinkano •Zunanji pogon: SW13 •Nazivni premer izvrtine (d 0): 6 mm •Globina izvrtine (h 1,1): 40 mm •Globina vgradnje (h nom1): 35 mm •Prehodna luknja v priključnem delu (d f): 8 mm.
intelisale.product.documents
Art.-Št.: 5929176001
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
•Za sidranje v beton in zidane stene •Izjemno prilagodljivo v uporabi zaradi do treh globin vgradnje •Z nastavkom in kombiniranim notranjim navojem M8/M10 •Visoke nosilnosti •Najmanjše osi in razdalje do roba zaradi zelo majhnega razširitvenega učinka •Zelo hitra in enostavna montaža, še posebej nad glavo, in takoj obremenljivo •Pritrditev je možna do dvakrat po montaži (upoštevajte navodila za montažo) Potrditev zmogljivosti Evropsko tehnično dovoljenje ETA-16/0043 za posamezne pritrditve, možnost 1, razpokan in nerazpokan beton: •Statična in kvazistatična obremenitev (Ř6) •Seizmična obremenitev, zmogljivostna kategorija C1 (Ř6, le natezna obremenitev) •Ognjeodpornost R30, R60, R90, R120 Evropsko tehnično dovoljenje ETA-23/0196 za sidranje v zidane stene •Statična in kvazistatična obremenitev (Ř6) •Ognjeodpornost R30, R60, R90, R120 (Ř6) Evropsko tehnično dovoljenje ETA-16/0128 za večkratno pritrjevanje nenosilnih sistemov: •Razpokan in nerazpokan beton (Ř6) •Napetostne betonske votle plošče C30/37 - C50/60 (Ř6) •Ognjeodpornost R30, R60, R90, R120 Opomba Pri montaži s tangencialnim udarnim vijačnikom upoštevajte največji priporočeni nazivni navor. Pri montaži priključnih delov upoštevajte največji navedeni montažni navor. Pri uporabi v zidanih stenah upoštevajte specifične montažne podatke po ETA-23/0196.
Specifikacije izdelkov
* *
Velikost sidra 6 mm
Premer navoja 7,5 mm
Dolžina sidra (l) 35 mm
Vrsta glave Šestkotna glava || Šestkotna glava (HEX) || Šestkotna glava
Spojni navoj M10 || Nazivni premer 10 mm || M10, M8 || Nazivni premer 8 mm || M8
Material ST || Jeklo || Jeklo
Površina A2K || Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična || Pocinkano
Zunanji pogon WS13 || Velikost ključa 13 mm || WS13
Nazivni premer svedra (d 0) 6,0 mm
Globina vrtanja (h 1.1) 40 mm
Globina nastavitve (HNom1) 35 mm
Višina pritrditve (t fix 1) 0 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 8,0 mm
*
*
*
