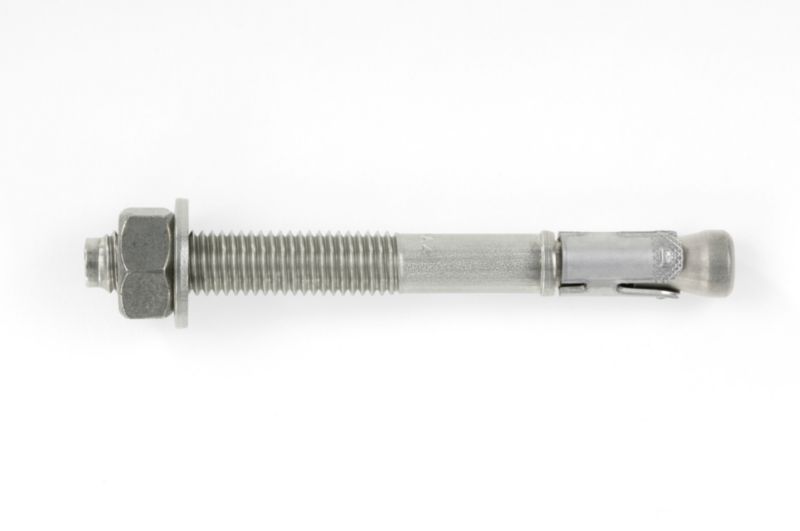

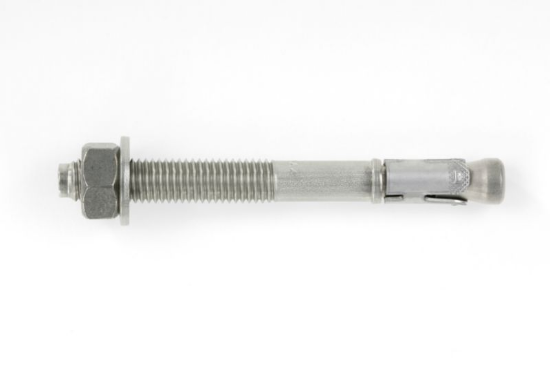

VIJAK SIDRNI-(W-FAZ/HCR)-HCR-30-50-M10X110

Sidrni vijak za visoke obremenitve v razpokanem in nerazpokanem betonu. Visoko korozijsko odporen jeklo HCR

  • Material: Visoko korozijsko odporen jeklo, 1.4529, X1NiCrMoCuN25-20-7
  • Dovoljenje: ETA-99/0011.
intelisale.product.documents
Art.-Št.: 5928610030
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

Visoke nosilnosti, majhne osi in razdalje do roba

  • Takoj obremenljiv
  • Brez čakalnega časa
  • Prihranek časa s prebojno montažo
  • Z navorom nadzorovano razširjajoč vložek iz visoko korozijsko odpornega jekla HCR
  • Fixanker stožec s patentiranim plastičnim premazom
  • Varno razširjanje v razpokanem betonu
  • Zmanjšana globina sidranja
  • •Minimiziran čas vrtanja in stroški
  • •Prilagodljivo območje uporabe
  • Potrditev zmogljivosti
  • •Dovoljenje ETA-99/0011 za posamezne pritrditve, možnost 1, razpokan in nerazpokan beton, potresi C1 in C2(M8 - M20)
  • •Ognjeodpornost (M8 - M16): F30, F60, F90 in F120; požarna obremenitev po DIN 4102-2:1977-09 (ETK - enotna temperaturna časovna krivulja)
  • •Ognjeodpornost: R30, R60, R90 in R120; TR020 (vsebuje v ETA-99/0011)
  • •Požarna obremenitev po ZTV-ING del 5 (ETK-tunelska požarna krivulja)
Specifikacije izdelkov
* *
Metrični premer sidra Nazivni premer 10 mm
Dolžina sidra (l) 110 mm
Višina pritrditve (t fix) 30 mm
Zmanjšana maksimalna višina pritrditve (t fix, rdeča) 50 mm
Učinkovita globina sidranja (h ef) 60 mm
Zmanjšana globina učinkovitega sidranja (h ef, rdeča) 40 mm
Širina po ploskvah Velikost ključa 17 mm
Nazivni premer svedra (d 0) 10 mm
Globina vrtanja (h 1) 75 mm
Globina vrtine (H1, H1red) 55 mm
Material 1.4529 | | | | Visoko korozijsko odporno jeklo, 1.4529, X1NiCrMoCuN25-20-7
Površina 0 - se ne uporablja
Navor med sidranjem (T inst) 35 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 12 mm
Odobritev ETA-99/0011
*
*
*
