  • VIJAK SIDRNI-(W-FAZ/S)-PODL.-(A2K)-105-125-M12X200

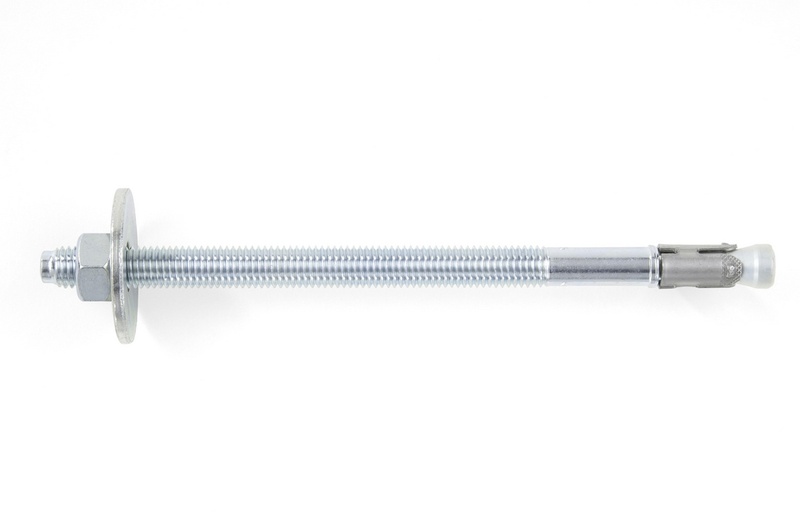

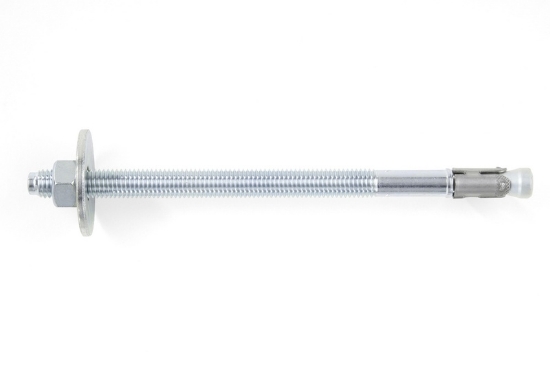

VIJAK SIDRNI-(W-FAZ/S)-PODL.-(A2K)-105-125-M12X200

Sidri vijak za leseno gradnjo, primeren za visoke obremenitve v počenem in nepočenem betonu. Pocinkano jeklo •Material: Jeklo •Površina: Pocinkano •Dovoljenje: ETA-99/0011.
intelisale.product.documents
Art.-Št.: 5928362105
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
•Visoke nosilnosti, majhne osne in robne razdalje •Takoj obremenljiv – brez čakalnega časa •Prihranek časa zaradi prehodne montaže Dokazilo o zmogljivosti •Dovoljenje ETA-99/0011 za posamično sidranje, možnost 1, počen in nepočen beton •Odpornost na ogenj (M12 - M16): F30, F60, F90 in F120; Požarna obremenitev po DIN 4102-2:1977-09 (ETK - enotna temperaturna časovna krivulja) •Odpornost na ogenj: R30, R60, R90 in R120; TR020 (vključeno v ETA-99/0011)
Specifikacije izdelkov
* *
Metrični premer sidra M12 || Nazivni premer 12 mm || M12
Dolžina sidra (l) 200 mm
Višina pritrditve (t fix) 105 mm
Zmanjšana maksimalna višina pritrditve (t fix, rdeča) 125 mm
Učinkovita globina sidranja (h ef) 70 mm
Zmanjšana globina učinkovitega sidranja (h ef, rdeča) 50 mm
Premer podložke x debelina podložke 44 x 4 mm
Širina po ploskvah 19 mm || Velikost ključa 19 mm || 19 mm
Nazivni premer svedra (d 0) 12 mm
Globina vrtanja (h 1) 90 mm
Globina vrtine (H1, H1red) 70 mm
Material ST || Jeklo || Jeklo
Površina A2K || Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična || Pocinkano
Navor med sidranjem (T inst) 45 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 14 mm
Odobritev ETA-99/0011
*
*
*
