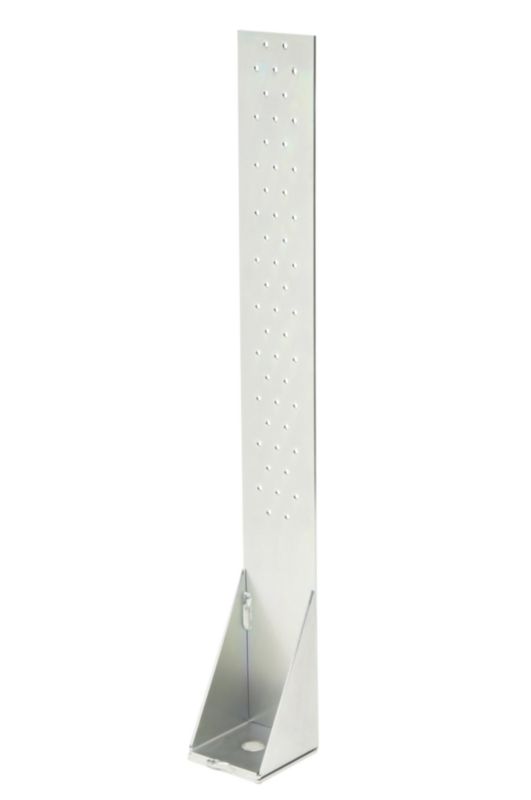

KOTNIK ZA VISOKE OBREMENITVE HTA-540X60X60X3,0MM

Eno- ali dvodelni visokonosilni natezni sistem za sidranje tal lesenih elementov v lesene, jeklene ali betonske podlage. • Debelina talne plošče: 9 mm • Debelina: 3 mm • Odobritev: ETA-14/0274 • Priporočena vrsta sidra: W-VM250; W-FAZ • Material: Jeklena pločevina • Oznaka materiala: S355MC • Standard materiala: EN 10025-2:2004 • Površina: Pocinkano.
intelisale.product.documents
Art.-Št.: 5392000154
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
• Zelo visoke nosilnosti • Kompaktna zasnova z majhno talno ploščo za omejene prostorske pogoje • Posredno pritrjevanje (maks. 26 mm) preko vmesne plasti (npr. OSB) • Izjemno dolga hrbtna plošča za optimalno namestitev potrebnega števila vijakov oziroma žebljev z upoštevanjem potrebnih robnih razdalj na lesenem stebru • Obe strani 12 µm vroče pocinkani pločevini (S355 MC + Fe Zn 12c) po EN 10025-2:2004 debeline 3,0 mm • Uporaba v razredu uporabe 1 in 2 po EN 1995:2013 Dokazilo zmogljivosti CE oznaka v skladu z Evropsko tehnično odobritvijo ETA-14/0274 Opomba Sidranje: Upoštevati je treba pogoje posamezne odobritve sidra. Razpoložljiva delovna dokumentacija: Tabele obremenitev in podrobna navodila za uporabo najdete na strani za storitve www.wuerth.de/holzverbinder.
Specifikacije izdelkov
* *
Širina x višina x globina 60 x 540 x 60 mm
Debelina osnovne plošče 9 mm
DEBELINA 3 mm
Premer luknje v podnosilcu nJ/glavni nosilec nH 5,1 / 17 mm
Število lukenj v podnosilcu nJ + glavni nosilec nH 42 + 1 KOS
Teža 1130 g
Odobritev ETA-14/0274
Razdalja med podporo in središčem luknje 37 mm
Minimalna širina ročaja 60 mm
Priporočena vrsta sidra W-VM250; W-FAZ
Material Jeklena plošča || Jeklena plošča || Jeklena pločevina
Oznaka materiala S355MC
SL norma vrste materiala EN 10025- 2:2004 || Vroče valjani izdelki iz konstrukcijskih jekel - 2. del: Tehnični dobavni pogoji za nelegirana konstrukcijska jekla || EN 10025- 2:2004
Površina Fe/Zn12/C || Cinkana prevleka, debelina plasti 12 mi || Cinkana prevleka
*
*
*
• Zelo visoke nosilnosti • Kompaktna zasnova z majhno talno ploščo za omejene prostorske pogoje • Posredno pritrjevanje (maks. 26 mm) preko vmesne plasti (npr. OSB) • Izjemno dolga hrbtna plošča za optimalno namestitev potrebnega števila vijakov oziroma žebljev z upoštevanjem potrebnih robnih razdalj na lesenem stebru • Obe strani 12 µm vroče pocinkani pločevini (S355 MC + Fe Zn 12c) po EN 10025-2:2004 debeline 3,0 mm • Uporaba v razredu uporabe 1 in 2 po EN 1995:2013 Dokazilo zmogljivosti CE oznaka v skladu z Evropsko tehnično odobritvijo ETA-14/0274 Opomba Sidranje: Upoštevati je treba pogoje posamezne odobritve sidra. Razpoložljiva delovna dokumentacija: Tabele obremenitev in podrobna navodila za uporabo najdete na strani za storitve www.wuerth.de/holzverbinder.
