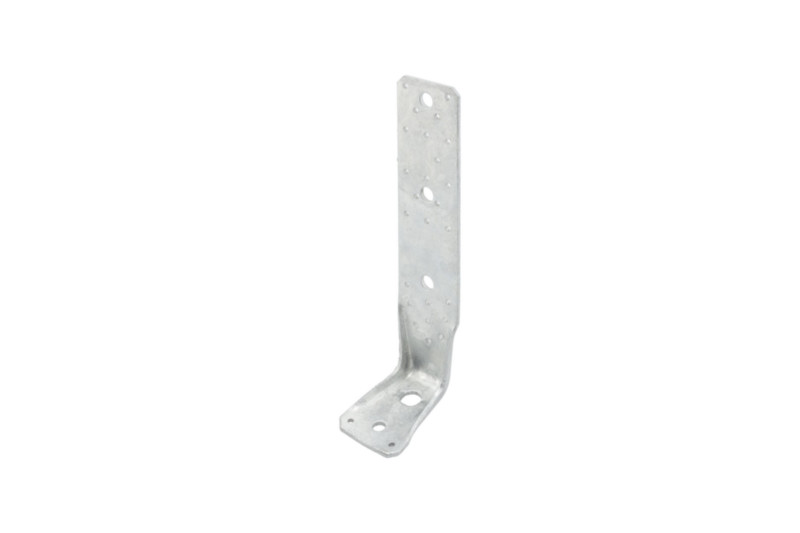

KOTNI SPOJNIK-V-OKR.LUK.-285X4,0MM

Za posebej ojačane kotne spojke za nosilne les/jeklo in les/beton povezave za sidranje tal v leseni gradnji. Optimalen prenos horizontalnih sil skozi okroglo luknjo na talni plošči. • Tip: V-okrogla luknja • Debelina: 4 mm • Izvedba: Brez rebra • Število lukenj D 11 mm glavni nosilec nH: 1 KOS • Odobritev: ETA-14/0274 • Material: Nelegirano kakovostno jeklo, 1.0332 • Površina: Vroče pocinkano • Oznaka materiala: DD11 • Število lukenj D 11 mm: 1 KOS.
intelisale.product.documents
Art.-Št.: 5390211285
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
• Zelo visoke nosilnosti • Fleksibilna uporaba • Obe strani vroče pocinkani pločevini (D11 + Z275 (približno 55 µm)) po EN 10111:1998 debeline 4 mm • Uporaba v razredu uporabe 1, 2 in 3 po EN 1995:2013 Dokazilo zmogljivosti Evropska tehnična odobritev ETA-14/0274 Opomba Dovoljeno je delno zabijanje (glej pripomoček za dimenzioniranje nateznih sistemov). Upoštevati je treba pogoje ETA-14/0274. Upoštevati je treba pogoje posamezne odobritve sidra. Razpoložljiva delovna dokumentacija: Tabele obremenitev in podrobna navodila za uporabo najdete na strani za storitve www.wuerth.de/holzverbinder. Evropska tehnična odobritev ETA-14/0274 Pripomoček za dimenzioniranje nateznih sistemov www.wuerth.de/holzverbinder
Specifikacije izdelkov
* *
Širina x višina x globina 65 x 285 x 90 mm
DEBELINA 4 mm
Oblikovanje Brez palice
Število lukenj D 17 mm v glavnem nosilcu nH 1 KOS
Število lukenj s premerom 11 mm na glavi 1 KOS
Število lukenj D 5 mm v podnosilcu nJ + glavni nosilec nH 26 + 2 KOSA
Odobritev ETA-14/0274
Teža izdelka (na kos) 708.560 g
Material 1.0332 || Nelegirano kakovostno jeklo; vroče valjano, mehke kakovosti, skladiščne kakovosti || Nelegirano kakovostno jeklo, 1.0332
Površina HDG || Toplotno pocinkano (vroče pocinkano) || Vroče pocinkano
Oznaka materiala DD11
Število lukenj D 5 mm 28 KOSOV
Število lukenj D 11 mm 1 KOS
Število lukenj D 13 mm 3 KOSI
*
*
*
• Zelo visoke nosilnosti • Fleksibilna uporaba • Obe strani vroče pocinkani pločevini (D11 + Z275 (približno 55 µm)) po EN 10111:1998 debeline 4 mm • Uporaba v razredu uporabe 1, 2 in 3 po EN 1995:2013 Dokazilo zmogljivosti Evropska tehnična odobritev ETA-14/0274 Opomba Dovoljeno je delno zabijanje (glej pripomoček za dimenzioniranje nateznih sistemov). Upoštevati je treba pogoje ETA-14/0274. Upoštevati je treba pogoje posamezne odobritve sidra. Razpoložljiva delovna dokumentacija: Tabele obremenitev in podrobna navodila za uporabo najdete na strani za storitve www.wuerth.de/holzverbinder. Evropska tehnična odobritev ETA-14/0274 Pripomoček za dimenzioniranje nateznih sistemov www.wuerth.de/holzverbinder
Specifikacije izdelkov
Širina x višina x globina 65 x 285 x 90 mm
DEBELINA 4 mm
Oblikovanje Brez palice
Število lukenj D 17 mm v glavnem nosilcu nH 1 KOS
Število lukenj s premerom 11 mm na glavi 1 KOS
Število lukenj D 5 mm v podnosilcu nJ + glavni nosilec nH 26 + 2 KOSA
Odobritev ETA-14/0274
Teža izdelka (na kos) 708.560 g
Material 1.0332 || Nelegirano kakovostno jeklo; vroče valjano, mehke kakovosti, skladiščne kakovosti || Nelegirano kakovostno jeklo, 1.0332
Površina HDG || Toplotno pocinkano (vroče pocinkano) || Vroče pocinkano
Oznaka materiala DD11
Število lukenj D 5 mm 28 KOSOV
Število lukenj D 11 mm 1 KOS
Število lukenj D 13 mm 3 KOSI
