  • KOTNI KOVINSKI SPOJNIK-TIP V-285X4,0MM

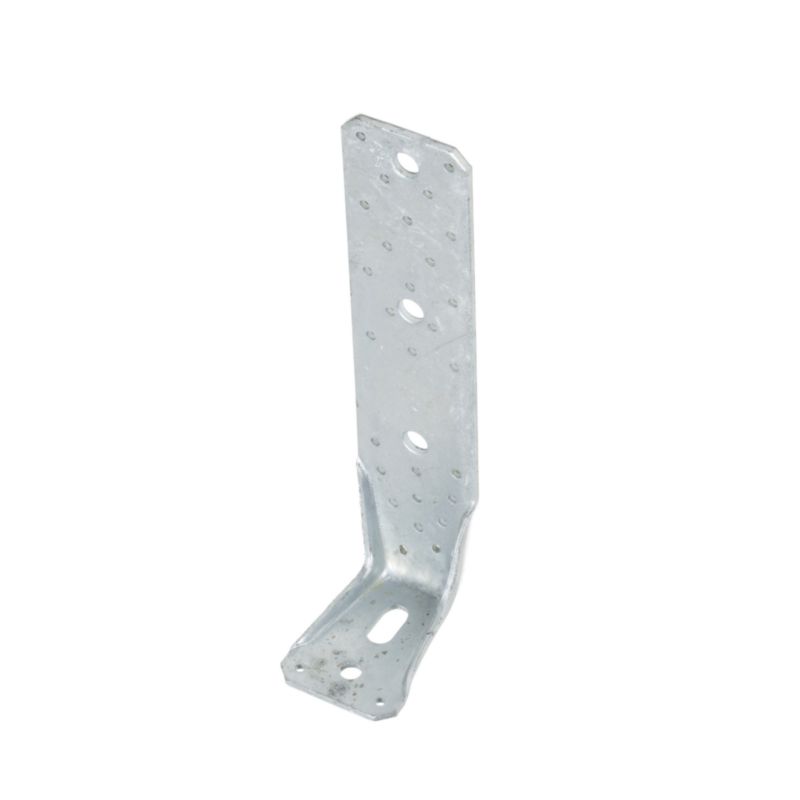

KOTNI KOVINSKI SPOJNIK-TIP V-285X4,0MM

Za posebej ojačane kotne spojke za nosilne les/les in les/beton povezave za sidranje tal v leseni gradnji. Dolga reža na talni plošči omogoča optimalno nastavitev konstrukcije. • Odobritev: ETA • Površina: Vroče pocinkano.
intelisale.product.documents
Art.-Št.: 5390210285
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
• Zelo visoke nosilnosti • Fleksibilna uporaba pri les-les in les-beton aplikacijah • Obe strani vroče pocinkani pločevini • Uporaba v razredu uporabe 1, 2 in 3 po EN 1995:2013 Dokazilo zmogljivosti Evropska tehnična ocena Opomba Dovoljeno je delno zabijanje (glej dodatni dokument za slike žebljev). Upoštevati je treba pogoje ETA 14/0274 in ETA 08/0183. Upoštevati je treba pogoje posamezne odobritve sidra. Tabele obremenitev in podrobna navodila za uporabo najdete na strani za storitve www.wuerth.de/holzverbinder.
Specifikacije izdelkov
* *
Tip V reža
Širina x višina x globina 65 x 285 x 90 mm
DEBELINA 4 mm
Oblikovanje Brez palice
Število lukenj D 13 mm v podnosilcu nJ/glavni nosilec nH 3 + 0 KOSOV
Število lukenj s premerom 11 mm na glavi 1 KOS
Število lukenj D 11 mm v podnosilcu nJ + glavni nosilec nH 0 + 1 KOS
Dolžina podolgovate luknje/širina podolgovate luknje 24,5 x 13,5 mm
Število lukenj D 5 mm v podnosilcu nJ + glavni nosilec nH 26 + 2 KOSA
Odobritev ETA
Teža izdelka (na kos) 676.800 g
Material 1.0332 || Nelegirano kakovostno jeklo; vroče valjano, mehke kakovosti, skladiščne kakovosti || Nelegirano kakovostno jeklo, 1.0332
Površina HDG || Toplotno pocinkano (vroče pocinkano) || Vroče pocinkano
Oznaka materiala DD11
Število lukenj D 5 mm 30 KOSOV
Število lukenj D 11 mm 1 KOS
Število lukenj D 13 mm 3 KOSI
*
*
*
