  • KOTNI SPOJNIK ZA NOSILNE POVEZAVE-V100-DOLGA LUKNJA-100MM

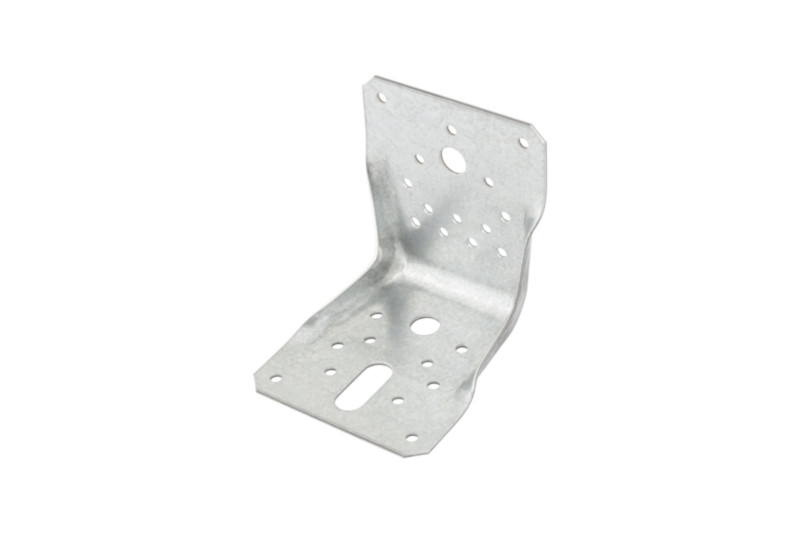

KOTNI SPOJNIK ZA NOSILNE POVEZAVE-V100-DOLGA LUKNJA-100MM

Za posebej ojačane kotne spojke za nosilne les/les in les/beton povezave za sidranje tal v leseni gradnji. Dolga reža na talni plošči omogoča optimalno nastavitev konstrukcije. • Odobritev: ETA • Površina: Vroče pocinkano.
intelisale.product.documents
Art.-Št.: 5390210100
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
• Zelo visoke nosilnosti • Fleksibilna uporaba pri les-les in les-beton aplikacijah • Obe strani vroče pocinkani pločevini • Uporaba v razredu uporabe 1, 2 in 3 po EN 1995:2013 Dokazilo zmogljivosti Evropska tehnična ocena Opomba Dovoljeno je delno zabijanje (glej dodatni dokument za slike žebljev). Upoštevati je treba pogoje ETA 14/0274 in ETA 08/0183. Upoštevati je treba pogoje posamezne odobritve sidra. Tabele obremenitev in podrobna navodila za uporabo najdete na strani za storitve www.wuerth.de/holzverbinder.
Specifikacije izdelkov
* *
Širina x višina x globina 90 x 100 x 100 mm
DEBELINA 2 mm
Število lukenj D 13 mm v podnosilcu nJ/glavni nosilec nH 1 + 1 KOS
Dolžina podolgovate luknje/širina podolgovate luknje 32 x 13 mm
Število lukenj D 5 mm v podnosilcu nJ + glavni nosilec nH 14 + 10 KOSOV
Odobritev ETA
Teža izdelka (na kos) 250.000 g
Material ST || Jeklo || Jeklo
Površina HDG || Toplotno pocinkano (vroče pocinkano) || Vroče pocinkano
Teža 250 g
Oznaka materiala S250GD
Število dolgih lukenj 1 KOS
Število lukenj D 5 mm 24 KOSOV
Število lukenj D 13 mm 2 KOSA
*
*
*
• Zelo visoke nosilnosti • Fleksibilna uporaba pri les-les in les-beton aplikacijah • Obe strani vroče pocinkani pločevini • Uporaba v razredu uporabe 1, 2 in 3 po EN 1995:2013 Dokazilo zmogljivosti Evropska tehnična ocena Opomba Dovoljeno je delno zabijanje (glej dodatni dokument za slike žebljev). Upoštevati je treba pogoje ETA 14/0274 in ETA 08/0183. Upoštevati je treba pogoje posamezne odobritve sidra. Tabele obremenitev in podrobna navodila za uporabo najdete na strani za storitve www.wuerth.de/holzverbinder.
