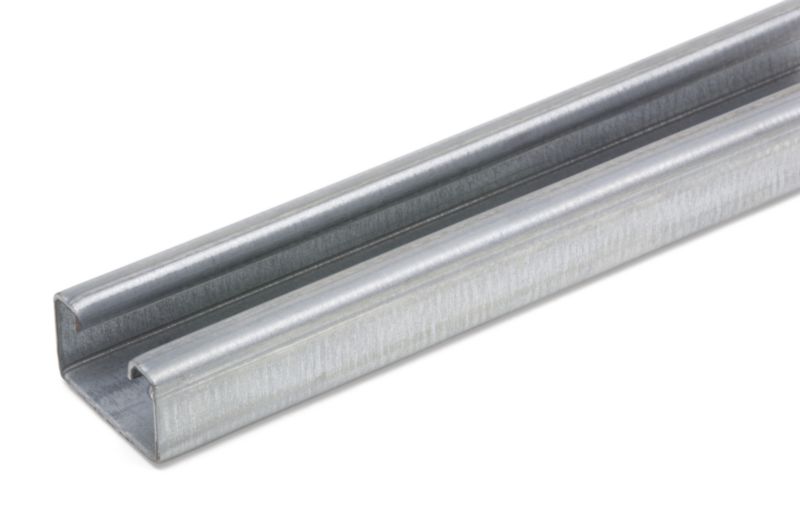

VODILO Z LUKNJAMI-40X22X1,5MM-D2M

Za polaganje kabelskih sponk tipa AC.
intelisale.product.documents
Art.-Št.: 0971060200
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
Profilna letev 40x22 mm, perforirana • Razred celovitosti delovanja E30/E90. Standardni sistem namestitve po DIN 4102, del 12.
Specifikacije izdelkov
* *
Širina x višina 40 x 22 mm
DEBELINA 1,5 mm
Širina reže 18 mm
Podaljšana širina luknje 11 mm
Podaljšana dolžina luknje 30 mm
Pogoji za največjo silo obremenitve v betonu B 25 za razmik 250 mm
Največja obremenitev točke kavlja 5 kN
Obremenitveni pogoji točke kavlja pri razmiku 250 mm za razdaljo za pritrditev 250 mm || pri razmiku 250 mm za razdaljo za pritrditev 250 mm || pri razmiku 250 mm za razdaljo za pritrditev 250 mm
Prečni prerez profila 1,55 cm²
Prečni vztrajnostni moment 1,08 cm⁴
Vzdolžni vztrajnostni moment 3,39 cm⁴
Modul prereza na osi X 0,89 cm³
Modul prereza os Y 1,7 cm³
Radij vztrajnosti os X 0,83 cm
Polmer vztrajnosti osi Y 1,48 cm
Standard EN 60715 || Dimenzije nizkonapetostnih stikalnih in krmilnih naprav || 60715
Material ST || Jeklo || Jeklo
Površina SZN || Sendzimir pocinkano - neprekinjeno pocinkan trak (vroče pocinkano) || Sendzimir pocinkano
Širina 40 mm
Višina 22 mm
*
*
*
