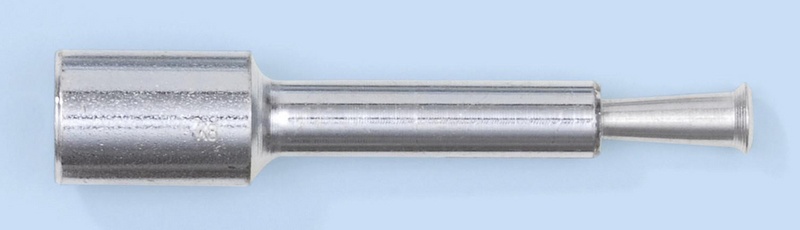

SIDRNI VLOŽEK-(W-SD/8-IG)-A2K-M8/M10

Uporabiti je treba izvrtino s prislonsko obrobo

• Vložek in izvrtina s prislonsko obrobo tvorita natančno usklajen sistem. Ta sistemska enota preprečuje napake pri montaži in omogoča vgradnjo v skladu z dovoljenjem.
• •Majhna globina vrtanja
• •Majhni premeri vrtanja
• •Majhna najmanjša debelina elementa (hmin = 80 mm)
• •Takoj obremenljivo – brez čakalnega časa
• •Enostaven postopek vgradnje brez momenta montaže
• •Sidranje s trenjem – kontrolirano širjenje vložka
• Leistungsnachweis
• •Večkratna pritrditev nenosilnih sistemov v betonu: Evropsko tehnično dovoljenje ETA-07/0138
• •Dimenzioniranje po "Smernici za evropsko tehnično dovoljenje (ETAG) za kovinske vložke za sidranje v betonu" Priloga C, dimenzioniranje C
• •Odpornost proti ognju (osnovni beton C20/25 do C50/60): R30, R60, R90, R120 (W-SD M6L, W-SD M8): Tehnično poročilo TR 020 "Ocena sidranj v betonu glede odpornosti proti ognju" (vključeno v ETA-07/0138)
• Opomba
• •Upoštevati je treba varnostne faktorje upornosti, navedene v dovoljenju, ter varnostni faktor vplivov yF = 1,4. Pri kombinaciji nateznih in prečnih obremenitev, pri vplivu roba in skupinah vložkov upoštevajte smernice za evropsko tehnično dovoljenje (ETAG) Priloga C.
• •Upoštevati je treba varnostne faktorje za nosilnost pri požarni obremenitvi, navedene v dovoljenju, ter varnostni faktor vplivov yF = 1,0.
• •Karbidni vrtalni stroji morajo ustrezati specifikacijam nemškega inštituta za gradbeno tehnologijo in zveze industrije orodij o "Karakteristikah, zahtevah in testiranju karbidnih vrtalnih strojev, ki se uporabljajo za izdelavo vrtalnih lukenj za sidranje". Würthovi udarni vrtalni stroji ustrezajo specifikacijam.
• •Večkratna pritrditev nenosilnih sistemov v betonu: Evropsko tehnično dovoljenje ETA-07/0138
• •Dimenzioniranje po "Smernici za evropsko tehnično dovoljenje (ETAG) za kovinske vložke za sidranje v betonu" Priloga C, dimenzioniranje C
• •Odpornost proti ognju (osnovni beton C20/25 do C50/60): R30, R60, R90, R120 (W-SD M6L, W-SD M8): Tehnično poročilo TR 020 "Ocena sidranj v betonu glede odpornosti proti ognju" (vključeno v ETA-07/0138)
• Za načrtovanje in dimenzioniranje vaše montaže priporočamo programsko opremo Würth Technical Software
