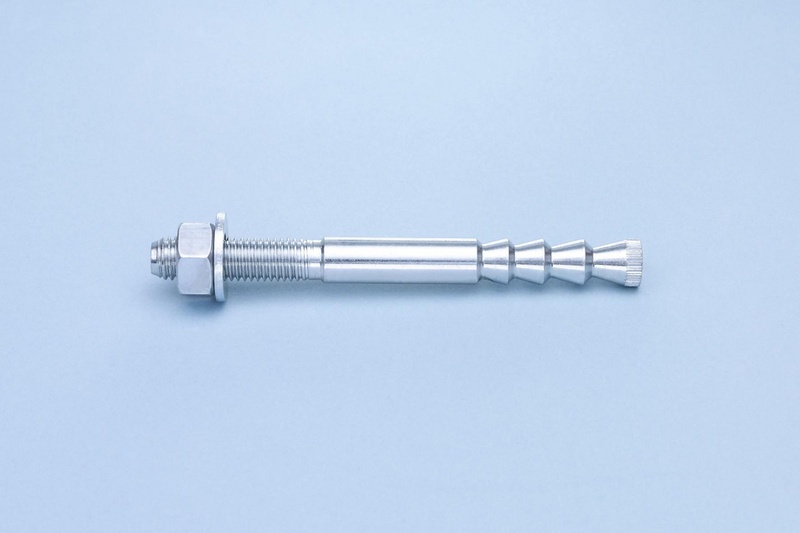

SIDRNI VIJAK-(W-VIZ-A/S)-(A2K)-100-M10X175

•Oznaka tipa: W-VIZ-A/S •Potrebna injekcijska malta: WIT-VM 100, WIT-Express, WIT-VIZ, WIT-VIZ express •Odobritev: ETA-04/0095 •Material: Jeklo •Površina: Pocinkana.
intelisale.product.documents
Art.-Št.: 0905441005
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
•Montiranje skozi (M10 do M24) in predhodno montiranje (M8 do M24) •Visoke nosilnosti, majhne osi in robni razmiki •Injekcijski vložek je primeren za razpokani beton (napetostno območje betona) in nerazpokani beton (območje tlačne obremenitve betona) •Vrtine lahko izdelate s kladivnim vrtanjem (W-VIZ M8 do M24), sesalnim vrtanjem (W-VIZ M10 do M24) in diamantnim vrtanjem (W-VIZ M10 do M24) •Sidranje z nizkim pritiskom omogoča majhne robne in osi razmike •Geometrija sidrne palice omogoča varno dodatno raztezanje •Strojno čiščenje vrtine: Enostavno ravnanje, zelo dobro čiščenje vrtine, visoke nosilnosti •Močninsko/vrtljaj nadzorovano širjenje vložka iz galvaniziranega jekla v velikostih M8, M10, M12, M16, M20 in M24 •Prenos moči poteka preko mehanskega vpenjanja posameznih konusov v vezni malti in dalje preko kombinacije nosilnih in trenjskih sil v sidrnem temelju (beton) Opomba Primerna injekcijska malta: WIT-VIZ, WIT-VIZ Express •Evropska tehnična ocena ETA-04/0095 za posamezno pritrditev, opcija 1, razpokani in nerazpokani beton, potres C1 in C2 •Odpornost proti požaru: F30, F60, F90 in F120
Specifikacije izdelkov
* *
Opis tipa W-VIZ-A/S
Metrični premer sidra M10 || Nazivni premer 10 mm || M10
Učinkovita globina sidranja (h ef) 60 mm
Višina pritrditve (t fix) 100 mm
Dolžina sidra (l) 175 mm
Nazivni premer svedra (d 0) 12 mm
Globina vrtanja (h 0) 65 mm
Potrebna injekcijska malta WIT-Express, WIT-VIZ, WIT-VIZ express, WIT-VM 100
Odobritev ETA-04/0095
Material ST || Jeklo || Jeklo
Površina A2K || Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična || Pocinkano
*
*
*
•Montiranje skozi (M10 do M24) in predhodno montiranje (M8 do M24) •Visoke nosilnosti, majhne osi in robni razmiki •Injekcijski vložek je primeren za razpokani beton (napetostno območje betona) in nerazpokani beton (območje tlačne obremenitve betona) •Vrtine lahko izdelate s kladivnim vrtanjem (W-VIZ M8 do M24), sesalnim vrtanjem (W-VIZ M10 do M24) in diamantnim vrtanjem (W-VIZ M10 do M24) •Sidranje z nizkim pritiskom omogoča majhne robne in osi razmike •Geometrija sidrne palice omogoča varno dodatno raztezanje •Strojno čiščenje vrtine: Enostavno ravnanje, zelo dobro čiščenje vrtine, visoke nosilnosti •Močninsko/vrtljaj nadzorovano širjenje vložka iz galvaniziranega jekla v velikostih M8, M10, M12, M16, M20 in M24 •Prenos moči poteka preko mehanskega vpenjanja posameznih konusov v vezni malti in dalje preko kombinacije nosilnih in trenjskih sil v sidrnem temelju (beton) Opomba Primerna injekcijska malta: WIT-VIZ, WIT-VIZ Express •Evropska tehnična ocena ETA-04/0095 za posamezno pritrditev, opcija 1, razpokani in nerazpokani beton, potres C1 in C2 •Odpornost proti požaru: F30, F60, F90 in F120
