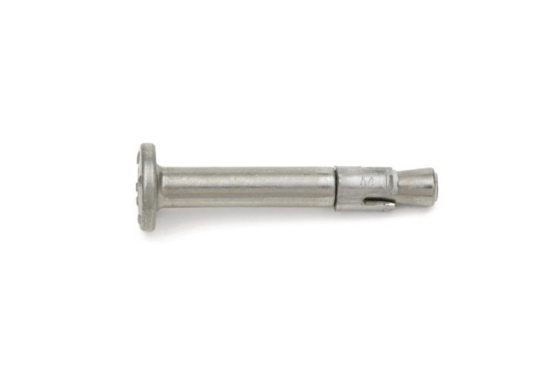

SIDRO-(A4)-5-6X44

Najenostavnejša in hitra montaža: namestite, zabijete, končano! Optimalno za varno pritrditev stropnih obešalnikov, C-profilov in plošč. Za beton, z žebljičkom, nerjavno jeklo A4 •Premer vložka: 6 mm •Nazivni premer vrtanja (d 0): 6 mm •Učinkovita globina sidranja (h ef): 30 mm •Zmanjšana učinkovita globina sidranja (h ef,red): 25 mm •Globina vrtanja (h 0): 40 mm •Zmanjšana globina vrtanja (h 0,red): 35 mm •Najmanjša debelina elementa (h min): 80 mm •Premer prehodne luknje v pritrjenem delu (d f): 7 mm •Material: nerjavno jeklo A4, 1.4401 •Površina: brez premaza.
intelisale.product.documents
Art.-Št.: 0905371005
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
•Hitra, enostavna montaža •Majhen napor pri vrtanju zaradi zmanjšane globine sidranja 25 mm •Enostaven postopek vgradnje: zadostuje zabijanje – ni potrebno vrtenje •Ni potrebnega posebnega vrtalnega orodja in orodja za namestitev •Prehodna montaža •Možni zelo majhni robovi in razdalje med osmi •Estetsko lepo oblikovano in vizualno privlačno •Sidranje s kontrolo obremenitve – širjenje vložka ob obremenitvi Leistungsnachweis •Večkratna pritrditev nenosilnih sistemov v betonu: Evropsko tehnično dovoljenje ETA-11/0339 •Odpornost proti ognju: R30, R60, R90, R120 (osnovni beton C20/25 do C50/60): Tehnično poročilo TR 020 "Ocena sidranj v betonu glede odpornosti proti ognju" (vključeno v ETA-11/0339) •Preizkušeno na ogenj po krivulji ZTV-Tunnel v razpokani napeti coni Opomba Žebljični vložek združuje prednosti sidrnega vložka z enostavno montažo, saj je žebljični vložek zabit skozi pritrjeni del v vrtalno luknjo •Večkratna pritrditev nenosilnih sistemov v betonu: Evropsko tehnično dovoljenje ETA-11/0339 •Odpornost proti ognju: R30, R60, R90, R120 (osnovni beton C20/25 do C50/60): Tehnično poročilo TR 020 "Ocena sidranj v betonu glede odpornosti proti ognju" (vključeno v ETA-11/0339) •Preizkušeno na ogenj po krivulji ZTV-Tunnel v razpokani napeti coni Za načrtovanje in dimenzioniranje vaše montaže priporočamo programsko opremo Würth Technical Software
Specifikacije izdelkov
* *
Premer sidra 6 mm
Dolžina sidra (l) 44 mm
Min./max. višina pritrdišča (t fix) 5-10 mm
Nazivni premer svedra (d 0) 6 mm
Učinkovita globina sidranja (h ef) 30 mm
Zmanjšana globina učinkovitega sidranja (h ef, rdeča) 25 mm
Globina vrtanja (h 0) 40 mm
Zmanjšana globina vrtine (h 0, rdeča) 35 mm
Najmanjša debelina komponente (h min) 80 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 7 mm
Material 1.4401 || Nerjaveče jeklo A4, 1.4401 || Nerjaveče jeklo A4, 1.4401
Površina PL || Navaden || Navaden
*
*
*
•Hitra, enostavna montaža •Majhen napor pri vrtanju zaradi zmanjšane globine sidranja 25 mm •Enostaven postopek vgradnje: zadostuje zabijanje – ni potrebno vrtenje •Ni potrebnega posebnega vrtalnega orodja in orodja za namestitev •Prehodna montaža •Možni zelo majhni robovi in razdalje med osmi •Estetsko lepo oblikovano in vizualno privlačno •Sidranje s kontrolo obremenitve – širjenje vložka ob obremenitvi Leistungsnachweis •Večkratna pritrditev nenosilnih sistemov v betonu: Evropsko tehnično dovoljenje ETA-11/0339 •Odpornost proti ognju: R30, R60, R90, R120 (osnovni beton C20/25 do C50/60): Tehnično poročilo TR 020 "Ocena sidranj v betonu glede odpornosti proti ognju" (vključeno v ETA-11/0339) •Preizkušeno na ogenj po krivulji ZTV-Tunnel v razpokani napeti coni Opomba Žebljični vložek združuje prednosti sidrnega vložka z enostavno montažo, saj je žebljični vložek zabit skozi pritrjeni del v vrtalno luknjo •Večkratna pritrditev nenosilnih sistemov v betonu: Evropsko tehnično dovoljenje ETA-11/0339 •Odpornost proti ognju: R30, R60, R90, R120 (osnovni beton C20/25 do C50/60): Tehnično poročilo TR 020 "Ocena sidranj v betonu glede odpornosti proti ognju" (vključeno v ETA-11/0339) •Preizkušeno na ogenj po krivulji ZTV-Tunnel v razpokani napeti coni Za načrtovanje in dimenzioniranje vaše montaže priporočamo programsko opremo Würth Technical Software
Specifikacije izdelkov
Premer sidra 6 mm
Dolžina sidra (l) 44 mm
Min./max. višina pritrdišča (t fix) 5-10 mm
Nazivni premer svedra (d 0) 6 mm
Učinkovita globina sidranja (h ef) 30 mm
Zmanjšana globina učinkovitega sidranja (h ef, rdeča) 25 mm
Globina vrtanja (h 0) 40 mm
Zmanjšana globina vrtine (h 0, rdeča) 35 mm
Najmanjša debelina komponente (h min) 80 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 7 mm
Material 1.4401 || Nerjaveče jeklo A4, 1.4401 || Nerjaveče jeklo A4, 1.4401
Površina PL || Navaden || Navaden
