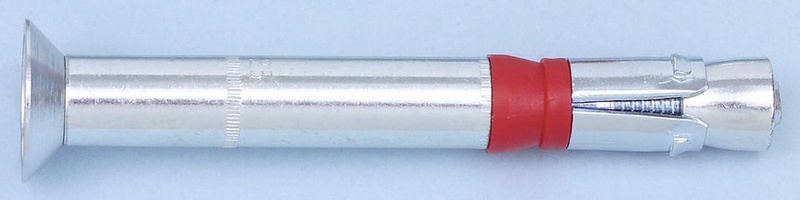

SIDRNI VIJAK-(W-HAZ/SK)-(A2K)-50-M8X120

Sidri vijak za visoke obremenitve v počenem in nepočenem betonu, idealno za površinsko poravnane pritrditve kot npr. ograje ali ročaji. Pocinkano jeklo •Material: Jeklo •Površina: Pocinkano •Dovoljenje: ETA-02/0031.
intelisale.product.documents
Art.-Št.: 0905212203
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
•Visoke nosilnosti •Prihranek časa zaradi prehodne montaže •Takoj obremenljiv – brez čakalnega časa •Navor kontroliran s širjenjem, sidrni vložek iz elektro galvaniziranega jekla •Elegantna optika zaradi vgrezne glave (npr. pri ograjah) Dokazilo o zmogljivosti •ETA-02/0031 za posamično sidranje, možnost 1, počen in nepočen beton, potresi C1 in C2 •Odpornost na ogenj: F30, F60, F90 in F120; Požarna obremenitev po DIN 1363-1:1999-10 (ETK - enotna temperaturna časovna krivulja) •Odpornost na ogenj: R30, R60, R90 in R120; TR020 (vključeno v ETA-02/0031)
Specifikacije izdelkov
* *
Material ST || Jeklo || Jeklo
Površina A2K || Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična || Pocinkano
Metrični premer sidra M8 || Nazivni premer 8 mm || M8
Dolžina sidra (l) 120 mm
Največja višina pritrditve (t fix) 50 mm
Premer poglobitve 20,5 mm
Globina poglobitve 5,0 mm
Vrsta pogona Šestkotna vtičnica
Notranji pogon HS5 || Šestkotna vtičnica 5 mm || HS5
Nazivni premer svedra (d 0) 12 mm
Globina vrtanja (h 1) 80 mm
Učinkovita globina sidranja (h ef) 60 mm
Navor med sidranjem (T inst) 25 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 14 mm
Odobritev ETA-02/0031
*
*
*
•Visoke nosilnosti •Prihranek časa zaradi prehodne montaže •Takoj obremenljiv – brez čakalnega časa •Navor kontroliran s širjenjem, sidrni vložek iz elektro galvaniziranega jekla •Elegantna optika zaradi vgrezne glave (npr. pri ograjah) Dokazilo o zmogljivosti •ETA-02/0031 za posamično sidranje, možnost 1, počen in nepočen beton, potresi C1 in C2 •Odpornost na ogenj: F30, F60, F90 in F120; Požarna obremenitev po DIN 1363-1:1999-10 (ETK - enotna temperaturna časovna krivulja) •Odpornost na ogenj: R30, R60, R90 in R120; TR020 (vključeno v ETA-02/0031)
Specifikacije izdelkov
Material ST || Jeklo || Jeklo
Površina A2K || Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična || Pocinkano
Metrični premer sidra M8 || Nazivni premer 8 mm || M8
Dolžina sidra (l) 120 mm
Največja višina pritrditve (t fix) 50 mm
Premer poglobitve 20,5 mm
Globina poglobitve 5,0 mm
Vrsta pogona Šestkotna vtičnica
Notranji pogon HS5 || Šestkotna vtičnica 5 mm || HS5
Nazivni premer svedra (d 0) 12 mm
Globina vrtanja (h 1) 80 mm
Učinkovita globina sidranja (h ef) 60 mm
Navor med sidranjem (T inst) 25 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 14 mm
Odobritev ETA-02/0031
