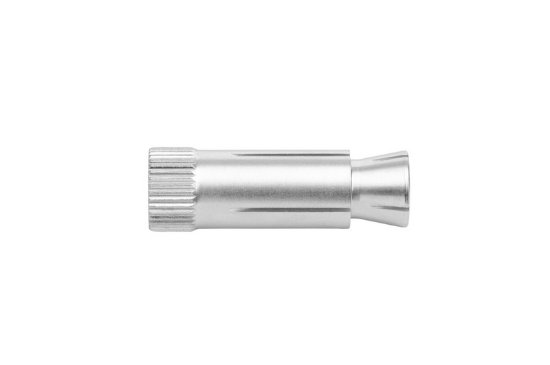

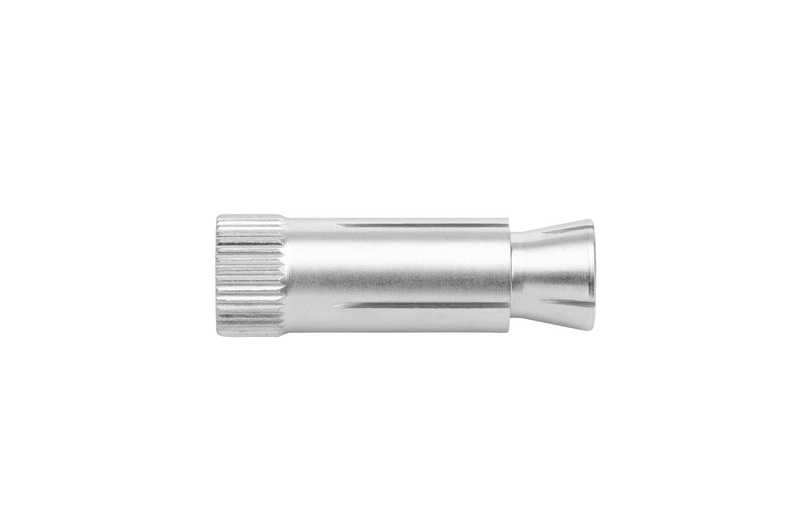

SIDRNI VLOŽEK ZA VOTLE STROPE-(W-HD)-(A2K)-M6X30/40

Enostavna montaža z akumulatorskim vijačnikom. Preprečuje zadetke ojačitve zahvaljujoč zelo majhni globini sidranja. Za beton, z notranjim navojem (M8/M10), za obešanje navojnih palic, pocinkano jeklo •Tip oznake: W-BS Compact tip I •Velikost vložka: 6 mm •Premer navoja: 7 mm •Dolžina vložka (l): 40 mm •Oblika glave: Šestkotna glava •Največja višina pritrditve (t fix): 15 •Globina izvrtine (h 1): 28 mm •Površina: Pocinkano •Material: Jeklo •Globina vgradnje (h nom): 25 mm •Minimalna debelina gradbenega elementa (h min): 80 mm •Priključni navoj: IG M8, IG M10 •Učinkovita globina sidranja (h ef): 25 mm •Prehodna luknja v priključnem delu (d f): 8 mm •Premer rezalnika svedrov (d cut): 6,35 mm.
intelisale.product.documents
Art.-Št.: 0905120601
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
•Hitro in enostavno sestavljanje brez tangencialnega udarnega vijačnika •Prihranek časa in stroškov pri montaži •Izjemno prilagodljiv pri uporabi (stopenjski navoj M8/M10) •Lahko se montira ročno Potrditev zmogljivosti •ETA-15/0091 za večkratno pritrjevanje nenosilnih sistemov v betonu •Ognjeodpornost: R30, R60, R90, R120; Tehnično poročilo TR020 Opomba •W-BS Compact se lahko montira ročno •Pri montaži z akumulatorskim vijačnikom je priporočljivo opraviti vsaj 5 predhodnih poskusov na mestu, da se zagotovi pravilna nastavitev vijačnika in prepreči prekomerno zategovanje W-BS Compact. Priporočljivo je začeti z najnižjo nastavitvijo navora vijačnika in jo po potrebi povečati •Za montažo se ne sme uporabljati tangencialnega udarnega vijačnika •ETA-15/0091 za večkratno pritrjevanje nenosilnih sistemov v betonu •Ognjeodpornost: R30, R60, R90, R120; Tehnično poročilo TR020
Specifikacije izdelkov
* *
Premer sidra 6 mm
Dolžina rokava 30 mm
Potrebna dolžina vijaka (l s) 42 mm + debelina dodatnega dela (t fix)
Zahtevana dolžina vijaka (l B) 47 + debelina dodatnega dela (t fix)
Nazivni premer svedra (d 0) 10 mm
Globina vrtanja (h 0) 50 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 7 mm
Navor namestitve (TInst) 10 Nm
Material ST || Jeklo || Jeklo
Površina A2K || Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična || Pocinkano
*
*
*
•Hitro in enostavno sestavljanje brez tangencialnega udarnega vijačnika •Prihranek časa in stroškov pri montaži •Izjemno prilagodljiv pri uporabi (stopenjski navoj M8/M10) •Lahko se montira ročno Potrditev zmogljivosti •ETA-15/0091 za večkratno pritrjevanje nenosilnih sistemov v betonu •Ognjeodpornost: R30, R60, R90, R120; Tehnično poročilo TR020 Opomba •W-BS Compact se lahko montira ročno •Pri montaži z akumulatorskim vijačnikom je priporočljivo opraviti vsaj 5 predhodnih poskusov na mestu, da se zagotovi pravilna nastavitev vijačnika in prepreči prekomerno zategovanje W-BS Compact. Priporočljivo je začeti z najnižjo nastavitvijo navora vijačnika in jo po potrebi povečati •Za montažo se ne sme uporabljati tangencialnega udarnega vijačnika •ETA-15/0091 za večkratno pritrjevanje nenosilnih sistemov v betonu •Ognjeodpornost: R30, R60, R90, R120; Tehnično poročilo TR020
Specifikacije izdelkov
Premer sidra 6 mm
Dolžina rokava 30 mm
Potrebna dolžina vijaka (l s) 42 mm + debelina dodatnega dela (t fix)
Zahtevana dolžina vijaka (l B) 47 + debelina dodatnega dela (t fix)
Nazivni premer svedra (d 0) 10 mm
Globina vrtanja (h 0) 50 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 7 mm
Navor namestitve (TInst) 10 Nm
Material ST || Jeklo || Jeklo
Površina A2K || Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična || Pocinkano
