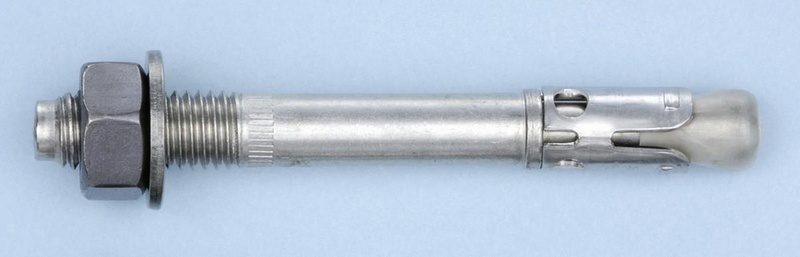

VIJAK SIDRNI-(W-FAZ/A4)-A4-230-M12X325

Sidri vijak za visoke obremenitve v počenem in nepočenem betonu. Nerjaveče jeklo A4 •Material: Nerjaveče jeklo A4 •Površina: Premazana •Dovoljenje: ETA-99/0011.
intelisale.product.documents
Art.-Št.: 0904621211
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
•Visoke nosilnosti, majhne osne in robne razdalje •Takoj obremenljiv – brez čakalnega časa •Prihranek časa zaradi prehodne montaže •Navor kontroliran s širjenjem, sidrni vložek iz nerjavečega jekla A4 Zmanjšana globina sidranja •Minimalni vrtalni in časovni vložek •Prilagodljiva uporaba Dokazilo o zmogljivosti •Dovoljenje ETA-99/0011 za posamično sidranje, možnost 1, počen in nepočen beton, potresi C1 in C2 (M8 - M20) •Odpornost na ogenj (M8 - M16): F30, F60, F90 in F120; Požarna obremenitev po DIN 4102-2:1977-09 (ETK - enotna temperaturna časovna krivulja) •Odpornost na ogenj: R30, R60, R90 in R120; TR020 (vključeno v ETA-99/0011)
Specifikacije izdelkov
* *
Metrični premer sidra M12 || Nazivni premer 12 mm || M12
Dolžina sidra (l) 325 mm
Višina pritrditve (t fix) 230 mm
Učinkovita globina sidranja (h ef) 70 mm
Širina po ploskvah 19 mm || Velikost ključa 19 mm || 19 mm
Nazivni premer svedra (d 0) 12 mm
Globina vrtanja (h 1) 90 mm
Material A4 || Iz nerjavečega jekla A4 || Iz nerjavečega jekla A4
Površina Prevleka
Navor med sidranjem (T inst) 50 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 14 mm
Odobritev ETA-99/0011
*
*
*
