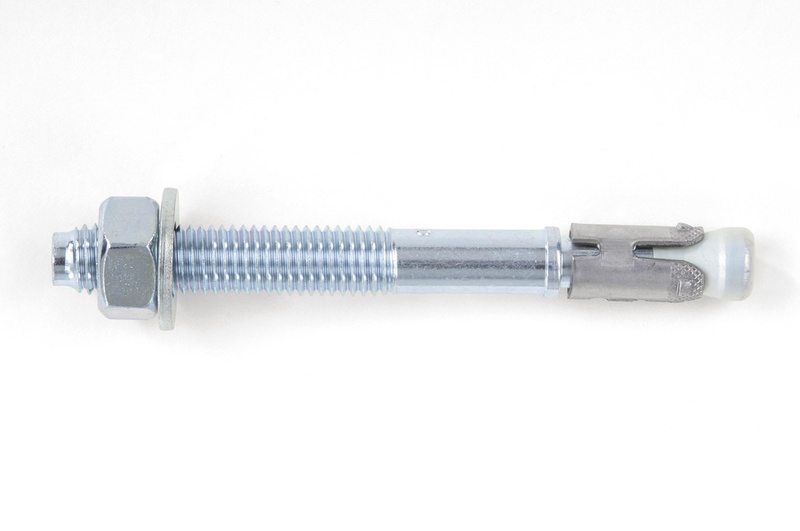

VIJAK SIDRNI-(W-FAZ/S)-(A2K)-130-M20X265

Sidri vijak za visoke obremenitve v počenem in nepočenem betonu. Pocinkano jeklo •Material: Jeklo •Površina: Pocinkano •Dovoljenje: ETA-99/0011.
intelisale.product.documents
Art.-Št.: 0904522003
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
•Visoke nosilnosti, majhne osne in robne razdalje •Takoj obremenljiv – brez čakalnega časa •Prihranek časa zaradi prehodne montaže •Zmanjšana globina sidranja •Minimalni vrtalni in časovni vložek •Prilagodljiva uporaba Dokazilo o zmogljivosti •ETA-99/0011 za posamično sidranje, možnost 1, počen in nepočen beton, potresi C1 in C2 (M8 - M20) •Odpornost na ogenj (M8 - M16): F30, F60, F90 in F120; Požarna obremenitev po DIN 4102-2:1977-09 (ETK - enotna temperaturna časovna krivulja) •Odpornost na ogenj: R30, R60, R90 in R120; TR020 (vključeno v ETA-99/0011)
Specifikacije izdelkov
* *
Metrični premer sidra M20 || Nazivni premer 20 mm || M20
Dolžina sidra (l) 265 mm
Višina pritrditve (t fix) 130 mm
Učinkovita globina sidranja (h ef) 100 mm
Širina po ploskvah 30 mm || Velikost ključa 30 mm || 30 mm
Nazivni premer svedra (d 0) 20 mm
Globina vrtanja (h 1) 125 mm
Material ST || Jeklo || Jeklo
Površina A2K || Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična || Pocinkano
Navor med sidranjem (T inst) 160 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 22 mm
Odobritev ETA-99/0011
*
*
*
