  • VIJAK SIDRNI-(W-FA)-A4/70-30-M12X125

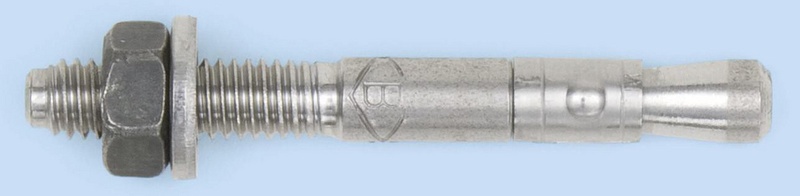

VIJAK SIDRNI-(W-FA)-A4/70-30-M12X125

Sidri vijak za standardne aplikacije v nepočenem betonu in večkratno sidranje v počenem betonu (velikost M6). Nerjaveče jeklo A4 •Material: Nerjaveče jeklo A4.
intelisale.product.documents
Art.-Št.: 0904411206
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
•Zelo prilagodljiva uporaba zaradi 3 globin sidranja •Majhne osne in robne razdalje •Prihranek časa zaradi prehodne montaže Dokazilo o zmogljivosti •Evropska tehnična ocena ETA-02/0001 za posamično sidranje, možnost 7, nepočen beton: Statična ali kvazi-statična obremenitev (M6 - M20) •Evropska tehnična ocena ETA-06/0162 za večkratno sidranje netrdnih sistemov, počen in nepočen beton v velikosti M6 •Odpornost na ogenj: F30, F60, F90 in F120; Požarna obremenitev po DIN 4102-2:1977-09 (ETK - enotna temperaturna časovna krivulja) •Odpornost na ogenj: R30, R60, R90 in R120; TR020 (vključeno v ETA-06/0162, samo velikost M6)
Specifikacije izdelkov
* *
Metrični premer sidra M12 || Nazivni premer 12 mm || M12
Dolžina sidra (l) 125 mm
Material A4 || Iz nerjavečega jekla A4 || Iz nerjavečega jekla A4
Višina pritrditve (t fix) 30 mm
Zmanjšana maksimalna višina pritrditve (t fix, rdeča) 45 mm
Višina pritrditve (t fix 2) 45 mm
Globina vrtanja (h 1) 90 mm
Globina vrtine (H1, H1red) 75 mm
Globina vrtanja (h 1.2) 75 mm
Učinkovita globina sidranja (h ef) 65 mm
Zmanjšana globina učinkovitega sidranja (h ef, rdeča) 50 mm
Efektivna globina sidranja (HEf2) 50 mm
Globina vgradnje (h nom) 81 mm
Globina nastavitve (HNomred) 66 mm
Širina po ploskvah 19 mm || Velikost ključa 19 mm || 19 mm
Nazivni premer svedra (d 0) 12 mm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 14 mm
Dolžina navoja (L th) 80 mm
Odobritev ETA-02/0001
*
*
*
