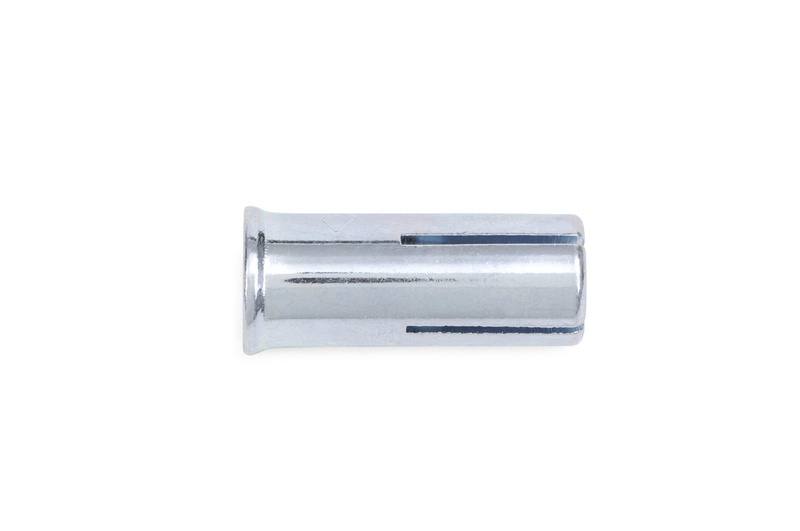

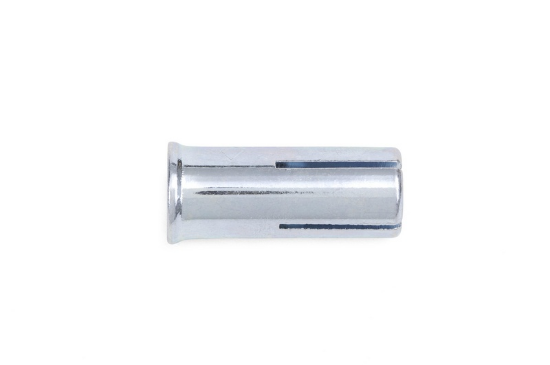

VLOŽEK KOVINSKI UDARNI-(W-ED/S)-BND-(A2K)-M12X50

Notranji sidrni vložek z obodom in metrškim navojem za ekonomsko sidranje v betonu, pocinkano jeklo •Material: Jeklo •Površina: Pocinkano.
intelisale.product.documents
Art.-Št.: 090404012
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
•Majhna globina vrtanja •Visoke nosilnosti •Vizualni nadzor vgradnje ter zaščita rok pri montaži z označevalnim razširitvenim orodjem •Strojno orodje za montažo olajša in pospeši montažo •Takoj obremenljiv – brez čakalnega časa •Pritrditev je vedno brez težav mogoče sprostiti •W-ED/S z obodom omogoča poravnano vgradnjo in preprečuje zdrs v vrtino (povečanje montažne varnosti) •Priključni del je mogoče pritrditi z vijakom ali navojno palico •Ni potrebno montažno navorsko moment Potrditev zmogljivosti •ETA-02/0044 za posamezne pritrditve, možnost 7, nerazpokan beton •ETA-05/0120 za večkratno pritrjevanje nenosilnih sistemov, nerazpokan in razpokan beton •Ognjeodpornost: F30, F60, F90 in F120; Požarna obremenitev po DIN 4102-2:1977-09 (ETK - enotna temperaturna časovna krivulja) •Ognjeodpornost: R30, R60, R90 in R120; TR020 (vključen v ETA-05/0120) Opomba Sidranje vložka W-ED /A4 glej [13.2]
Specifikacije izdelkov
* *
Premer sidra 12 mm
Dolžina sidra (L H) 50 mm
Min./max. zahtevana globina vijačenja 13-18 mm
Material ST || Jeklo || Jeklo
Površina A2K || Cink, debelina plasti 5, sijajna, modrikasta do modrikasto mavrična || Pocinkano
Nazivni premer svedra (d 0) 15 mm
Globina vrtanja (h 0) 50 mm
Učinkovita globina sidranja (h ef) 50 mm
Navor med sidranjem (T inst) 35 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 14 mm
*
*
*
