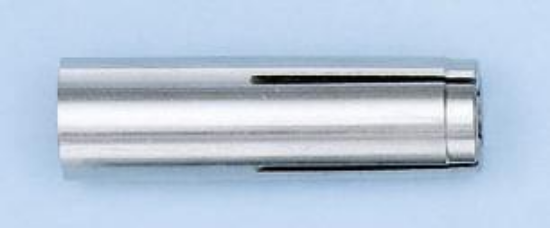

VLOŽEK KOVINSKI UDARNI-(W-ED/A4)-A4-M10

Notranji sidrni vložek z metrškim navojem za ekonomsko sidranje v betonu, nerjaveče jeklo A4 •Material: Nerjaveče jeklo A4.
intelisale.product.documents
Art.-Št.: 090403010
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
•Majhna globina vrtanja •Visoke nosilnosti •Vizualni nadzor vgradnje ter zaščita rok pri montaži z označevalnim razširitvenim orodjem •Strojno orodje olajša in pospeši montažo •Takoj obremenljiv – brez čakalnega časa •Pritrditev je vedno brez težav mogoče sprostiti •Priključni del je mogoče pritrditi z vijakom ali navojno palico •Ni potrebno montažno navorsko moment •Kombinacija obročnega vrtalnika in razširitvenega orodja olajša in pospeši montažo. Montažna varnost je povečana z ustreznimi vrtinami Potrditev zmogljivosti •ETA-02/0044 za posamezne pritrditve, možnost 7, nerazpokan beton •ETA-05/0120 za večkratno pritrjevanje nenosilnih sistemov, nerazpokan in razpokan beton, M6 - M16 •Ognjeodpornost: F30, F60, F90 in F120; Požarna obremenitev po DIN 4102-2:1977-09 (ETK - enotna temperaturna krivulja) •Ognjeodpornost: R30, R60, R90 in R120; TR020 (vključen v ETA-05/0120) Opomba Sidranje vložka W-ED /S glej [13.1]
Specifikacije izdelkov
* *
Premer sidra 10 mm
Dolžina sidra (L H) 40 mm
Min./max. zahtevana globina vijačenja 11-15 mm
Material A4 || Iz nerjavečega jekla A4 || Iz nerjavečega jekla A4
Nazivni premer svedra (d 0) 12 mm
Globina vrtanja (h 0) 40 mm
Učinkovita globina sidranja (h ef) 40 mm
Navor med sidranjem (T inst) 15 Nm
Prehodna luknja v sestavnem delu, ki ga je treba priključiti (d f) 12 mm
Odobritev ETA-02/0044, ETA-05/0120
*
*
*
