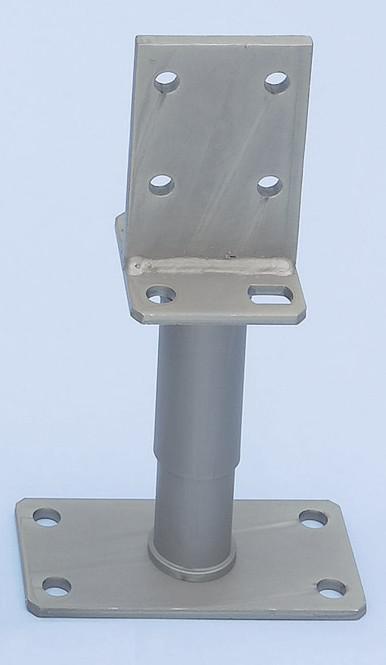

KOVINSKI PODPORNI NOSILEC-SCHWERT120-(H135-160MM)

Stabilen, privijačen in višinsko nastavljiv nosilec stebra s priključkom v obliki meča. Idealno za srednje do težke konstrukcije s temnim lesom v suhem prostoru in z najvišjimi estetskimi zahtevami. • Izvedba: Za statične namene • Oblika: Oblika meča • Število lukenj D 11 mm: 4 KOS • Format meča: 80 x 80 x 6 mm • Format nosilne plošče: 80 x 80 x 6 mm • Tip oznake: H003 • Osnovna višina: 135 mm • Višina min./maks.: 135-200 mm • Potrebni zatični vijaki: 2 kosa, premer 10 mm • Primeren za presečni prerez stebra min.: 130 x 100 mm • Format talne plošče: 160 x 80 x 6 mm • Material: Jeklo • Material nosilca: S 235 JR • Standard materiala nosilca: EN 10025-2:2005-04 • Material noge: S195T • Standard materiala noge: EN 10255:2007 • Površina: Črna cink-železna prevleka • Debelina sloja: 8 µm • Razred uporabe: 1, 2 • Število delov: 2 KOS • Teža: 2400 g.
intelisale.product.documents
Art.-Št.: 0681492004
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
• Višinsko nastavljiv nosilec stebra s skritim priključkom v obliki meča in z zaščitnim pokrovom za najvišje estetske zahteve • Višinsko nastavljiv v razponu od 135 mm do 200 mm (tudi v vgrajenem stanju) • Eleganten videz s pokrovom nad navojem • Visokokakovostna temna cink-železna prevleka z visoko odpornostjo proti staranju in vremenskim vplivom • Material nosilca: Jeklo S 235 JR v skladu z EN 10025-2:2005-04 • Material noge: Jeklo S195T v skladu z EN 10255:2007 • Površina: Visokokakovostna cink-železna prevleka (R3R); debelina sloja 8 µm • Razred uporabe: Uporaba v razredu 1 in 2 Opomba Treba je upoštevati zahteve ETA 13/0029. Premer vijaka mora biti največ 1 mm manjši od premera luknje. Upoštevati je treba pogoje posamezne odobritve sidra. Razpoložljiva delovna dokumentacija: Tabele obremenitev in podrobna navodila za uporabo najdete na strani za storitve www.wuerth.de/holzverbinder. Evropska tehnična odobritev ETA 13/0026
Specifikacije izdelkov
* *
Oblikovanje Za statične namene
Obrazec Oblika rezila || Oblika rezila || Oblika rezila
Število lukenj D 11 mm 4 KOSI
Dimenzije stojala 80 x 80 x 6 mm
Dimenzije plošče držala 80 x 80 x 6 mm
Opis tipa H003
Nerazširjena višina 135 mm
Min./max. višina 135-200 mm
Potrebni jekleni zatiči 2 kosa, premer 10 mm
Primerno za min. prečni prerez stebra 130 x 100 mm
Format osnovne plošče 160 x 80 x 6 mm
Material ST || Jeklo || Jeklo
Ime materiala nosilca S 235 JR || Konstrukcijsko jeklo (osnovno jeklo); minimalna meja plastičnosti 235 MPa pri sobni temperaturi; 1 MPa = 1 N/mm2; blagovna skupina JR, minimalna vrednost absorbirane energije 27J pri 20 °C || S 235 JR
SL norma vrste materiala nosilca EN 10025-2:2005-04 || Vroče valjani izdelki iz konstrukcijskih jekel || EN 10025-2:2005-04
Ime materiala osnovne plošče S195T
SL norma vrste materiala osnovne plošče MSM 10255/2007 || Cevi iz nelegiranega jekla, primerne za varjenje in narezovanje || MSM 10255/2007
Površina R3R || Pocinkano železo, debelina plasti 8, temno rjava do črna, mat || Pocinkano železo črno
Debelina premaza 8 µm
Razred uporabe 2 || Označuje vsebnost vlage v gradbenih materialih, ki ustreza temperaturi 20 °C in relativni vlažnosti zunanjega zraka, ki le nekaj tednov na leto presega 85 %. Ustreza standardu EN 1995-1-1:2009 || 2, 1 || Označuje vsebnost vlage v gradbenih materialih, ki ustreza temperaturi 20 °C in relativni vlažnosti zunanjega zraka, ki le nekaj tednov na leto presega 65 %. Ustreza standardu EN 1995-1-1:2009 || 1
Število kosov 2 KOSA
Teža 2400 g
*
*
*
