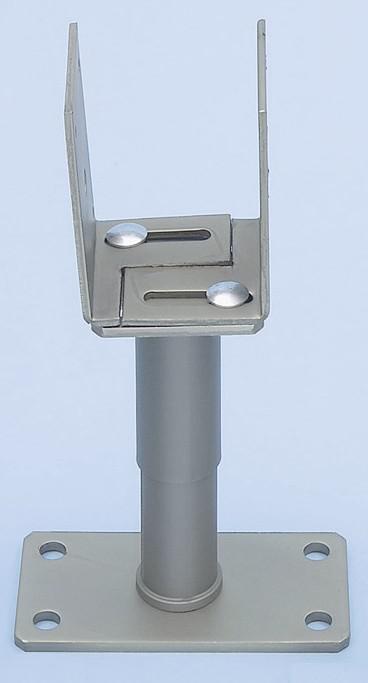

NOSILEC ZA STEBRE STRANSKI-135MM

Stabilen, privijačen in višinsko nastavljiv nosilec za stebre z nastavljivo širino gabele. Idealen za srednje do težke konstrukcije z temnimi lesovi v suhem okolju z najvišjimi estetskimi zahtevami. • Izvedba: Za statične namene • Oblika: Variabilni U-profil • Širina gabele min./max.: 70-170 mm • Širina gabele max.: 170 mm • Število lukenj D 13 mm: 6 kos • Širina gabele min.: 70 mm • Višina gabele: 112 mm • Debelina gabele: 4 mm • Tip označbe: H002 • Višina min./max.: 135-200 mm • Primeren za prerez stebra min.: 80 x 140 mm, 80 x 160 mm • Dimenzije osnovne plošče: 160 x 80 x 6 mm • Material: Jeklo • Označba materiala nosilca: S 235 JR • Standard materiala nosilca: EN 10025-2:2005-04 • Označba materiala noge: S195T • Standard materiala noge: EN 10255:2007 • Površina: Cink-železo črna • Debelina sloja: 8 µm • Razred uporabe: 1, 2 • Število delov: 2 kos • Teža: 2180 g.
intelisale.product.documents
Art.-Št.: 0681492002
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
• Nosilec za stebre z variabilno širino gabele in pokrovom noge za najvišje estetske zahteve • Tudi v vgrajenem stanju višinsko nastavljiv • Eleganten videz z zaščitnim pokrovom nad navoji • Visokokakovostna črna cink-železo prevleka z visoko starostno in vremensko odpornostjo • Material nosilca: Jeklo S 235 JR po EN 10025-2:2005-04 • Material noge: Jeklo S195T po EN 10255:2007 • Površina: Visokokakovostna cink-železo prevleka (R3R); debelina sloja 8µm • Razred uporabe: Uporaba v razredih 1 in 2 Opomba Upoštevati je treba določbe ETA 13/0029. Premer vijaka ne sme biti večji od premera luknje za več kot 1 mm. Upoštevati je treba posamezne robne pogoje posameznih dovoljenj za moznike. Na voljo so delovni dokumenti: Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder. Evropsko tehnično dovoljenje ETA 13/0026
Specifikacije izdelkov
* *
Oblikovanje Za statične namene
Obrazec Spremenljiv profil U
Min./max. širina nosilca 70-170 mm
Največja širina trna 170 mm
Število lukenj D 13 mm 6 KOSOV
Minimalna širina trna 70 mm
Višina vilice 112 mm
Relativna debelina vilice 4 mm
Opis tipa H002
Min./max. višina 135-200 mm
Primerno za min. prečni prerez stebra 80 x 140 mm, 80 x 160 mm
Format osnovne plošče 160 x 80 x 6 mm
Material ST || Jeklo || Jeklo
Ime materiala nosilca S 235 JR || Konstrukcijsko jeklo (osnovno jeklo); minimalna meja plastičnosti 235 MPa pri sobni temperaturi; 1 MPa = 1 N/mm2; blagovna skupina JR, minimalna vrednost absorbirane energije 27J pri 20 °C || S 235 JR
SL norma vrste materiala nosilca EN 10025-2:2005-04 || Vroče valjani izdelki iz konstrukcijskih jekel || EN 10025-2:2005-04
Ime materiala osnovne plošče S195T
SL norma vrste materiala osnovne plošče MSM 10255/2007 || Cevi iz nelegiranega jekla, primerne za varjenje in narezovanje || MSM 10255/2007
Površina R3R || Pocinkano železo, debelina plasti 8, temno rjava do črna, mat || Pocinkano železo črno
Debelina premaza 8 µm
Razred uporabe 1 || Označuje vsebnost vlage v gradbenih materialih, ki ustreza temperaturi 20 °C in relativni vlažnosti zunanjega zraka, ki le nekaj tednov na leto presega 65 %. Ustreza standardu EN 1995-1-1:2009 || 1, 2 || Označuje vsebnost vlage v gradbenih materialih, ki ustreza temperaturi 20 °C in relativni vlažnosti zunanjega zraka, ki le nekaj tednov na leto presega 85 %. Ustreza standardu EN 1995-1-1:2009 || 2
Število kosov 2 KOSA
Teža 2180 g
*
*
*
