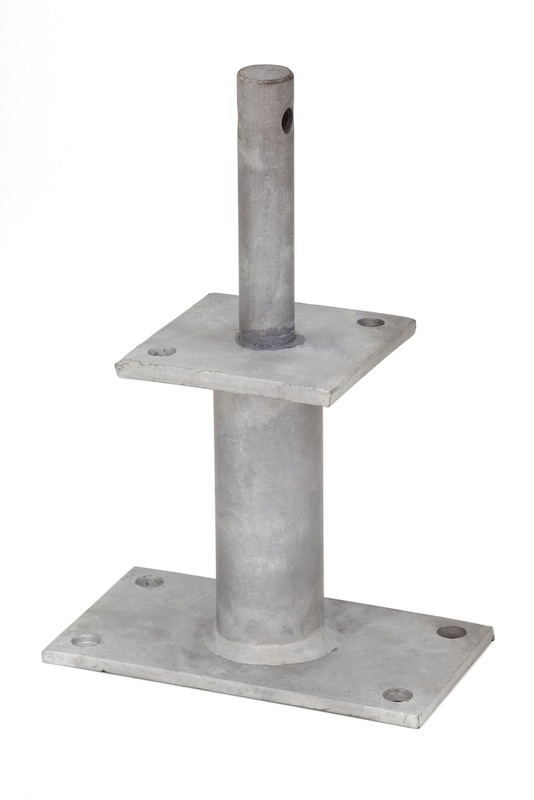

KOVINSKI PODPORNI NOSILEC-TZN-DOLLE24-H150

Stabilen, na vijake montiran nosilec za stebre z Dollenschluß. Idealen za težke konstrukcije z visokimi estetskimi zahtevami in izboljšano zaščito lesa. • Izvedba: Za statične namene • Oblika: Dolle • Število lukenj D 11 mm: 3 kosi • Število lukenj D 13 mm: 4 kosi • Dimenzije nosilne plošče: 100 x 100 x 8 mm • Dolžina Dolle (Les): 120 mm • Premer Dolle (Les): 24 mm • Dolžina: 270 mm • Tip označbe: Verzija D • Osnovna višina: 150 mm • Zahtevani stabdübl: 1 kos, premer 10 mm • Primeren za prerez stebra min.: 100 x 100 mm • Dimenzije osnovne plošče: 100 x 180 x 8 mm • Premer cevi: 48,3 mm • Material: Jeklo • Površina: Vročecinkana • Razred uporabe: 3 • Število delov: 1 kos • Teža: 2140 g.
intelisale.product.documents
Art.-Št.: 0681491150
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
• Pritrditev stebra z Dolle d = 24 mm in fiksno nosilno ploščo za skrit priključek • Na vijake montiran z fiksno višino 150 mm • Stabilna 48 mm debela pritiskalna cev in velika osnovna plošča • Visoka trajnost z naknadno termično vroče cinkano površino • Material nosilca: Jeklo • Površina: Popolna termična vroče cinkana površina Opomba Premer vijakov in moznika ne sme biti večji od premera luknje za več kot 1 mm. Upoštevati je treba posamezne robne pogoje posameznih dovoljenj za moznike. Na voljo so delovni dokumenti: Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder.
Specifikacije izdelkov
* *
Oblikovanje Za statične namene
Obrazec Sidro || Čep za luknjo || Sidro
Število lukenj D 11 mm 3 KOSI
Število lukenj D 13 mm 4 KOSI
Dimenzije plošče držala 100 x 100 x 8 mm
Dolžina gredice (les) 120 mm
Premer gredice (les) 24 mm
Dolžina 270 mm
Opis tipa Različica D
Nerazširjena višina 150 mm
Potrebni jekleni zatiči 1 kos, premer 10 mm
Primerno za min. prečni prerez stebra 100 x 100 mm
Format osnovne plošče 100 x 180 x 8 mm
Premer cevi 48,3 mm
Material ST || Jeklo || Jeklo
Površina HDG || Toplotno pocinkano (vroče pocinkano) || Vroče pocinkano
Razred uporabe 3 || Vključuje vse podnebne razmere, ki povzročajo večjo vsebnost vlage, kot je pojasnjeno v uporabnem razredu 2 . V izjemnih primerih se lahko pokrite konstrukcije uvrstijo tudi v razred uporabnosti 3. V skladu z EN 1995-1-1:2009 || 3
Število kosov 1 KOS
Teža 2140 g
*
*
*
• Pritrditev stebra z Dolle d = 24 mm in fiksno nosilno ploščo za skrit priključek • Na vijake montiran z fiksno višino 150 mm • Stabilna 48 mm debela pritiskalna cev in velika osnovna plošča • Visoka trajnost z naknadno termično vroče cinkano površino • Material nosilca: Jeklo • Površina: Popolna termična vroče cinkana površina Opomba Premer vijakov in moznika ne sme biti večji od premera luknje za več kot 1 mm. Upoštevati je treba posamezne robne pogoje posameznih dovoljenj za moznike. Na voljo so delovni dokumenti: Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder.
