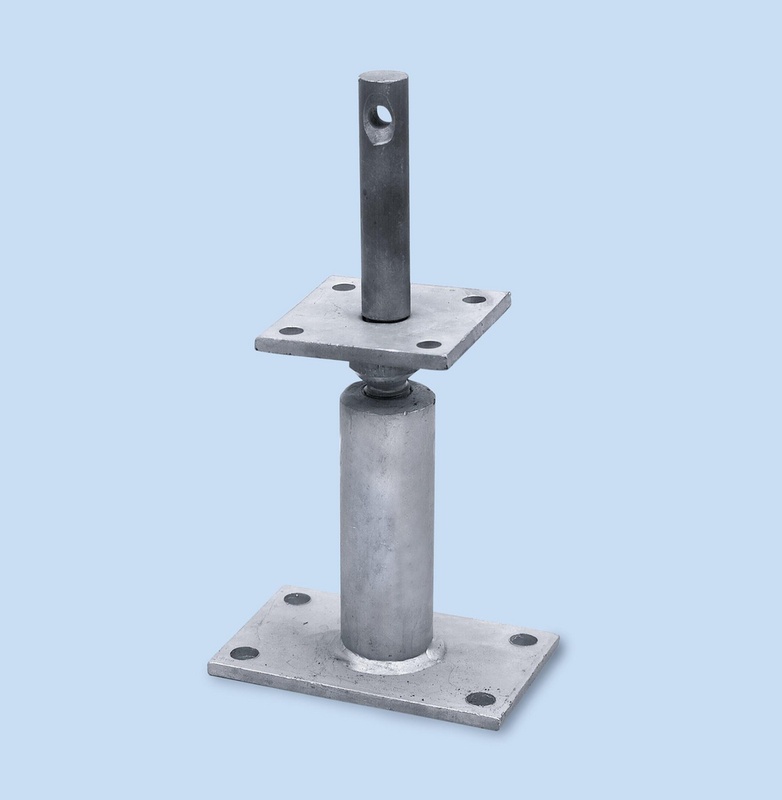

KOVINSKI PODPORNI NOSILEC-NASTAVLJIV-(H130-190MM)

Masiven, privijačen in višinsko nastavljiv nosilec stebra z dolle priključkom. Idealno za srednje do težke konstrukcije na prostem z visokimi estetskimi zahtevami • Izvedba: Za statične namene • Oblika: Dolle • Število lukenj D 11 mm: 5 kos • Število lukenj D 13 mm: 4 kos • Velikost nosilne plošče: 100 x 100 x 8 mm • Dolžina Dolle (Les): 120 mm • Premer Dolle (Les): 24 mm • Tip označbe: Verzija D • Erforderliche Stabdübel: 1 Stück, Durchmesser 10 mm • Velikost osnovne plošče: 100 x 180 x 5 mm • Material: Jeklo • Površina: Vročecinkana • Razred uporabe: 3 • Število delov: 2 kos.
intelisale.product.documents
Art.-Št.: 0681491130
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
• Višinsko nastavljiv nosilec stebra z skritim dolle priključkom za visoke estetske zahteve • Višinsko nastavljiv v območju od 130 – 200 mm oziroma 180 - 250 mm (tudi v vgrajenem stanju) • Vrtljiva nosilna plošča in masivna izvedba • Visoka trajnost z naknadno termično vroče cinkano površino • Material nosilca: Jeklo • Površina: Popolna termična vroče cinkana površina Opomba Premer vijakov in stabdüblov ne sme biti večji od premera luknje za več kot 1 mm. Upoštevati je treba posamezne robne pogoje posameznih dovoljenj za moznike. Tehnične spremembe pridržane! Na voljo so delovni dokumenti: Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder.
Specifikacije izdelkov
* *
Oblikovanje Za statične namene
Obrazec Sidro || Čep za luknjo || Sidro
Število lukenj D 11 mm 5 KOSOV
Število lukenj D 13 mm 4 KOSI
Dimenzije plošče držala 100 x 100 x 8 mm
Dolžina gredice (les) 120 mm
Premer gredice (les) 24 mm
Opis tipa Različica D
Nerazširjena višina 130 mm
Min./max. višina 130-200 mm
Potrebni jekleni zatiči 1 kos, premer 10 mm
Format osnovne plošče 100 x 180 x 5 mm
Material ST || Jeklo || Jeklo
Površina HDG || Toplotno pocinkano (vroče pocinkano) || Vroče pocinkano
Razred uporabe 3 || Vključuje vse podnebne razmere, ki povzročajo večjo vsebnost vlage, kot je pojasnjeno v uporabnem razredu 2 . V izjemnih primerih se lahko pokrite konstrukcije uvrstijo tudi v razred uporabnosti 3. V skladu z EN 1995-1-1:2009 || 3
Število kosov 2 KOSA
Teža 2630 g
*
*
*
