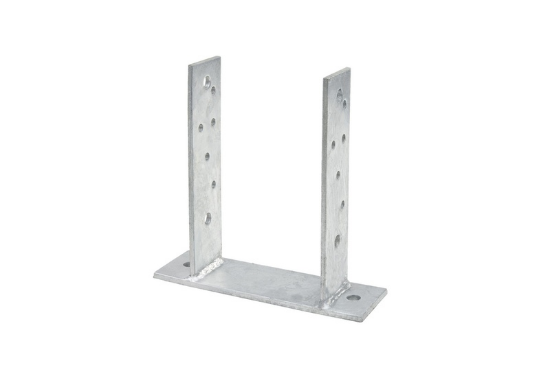

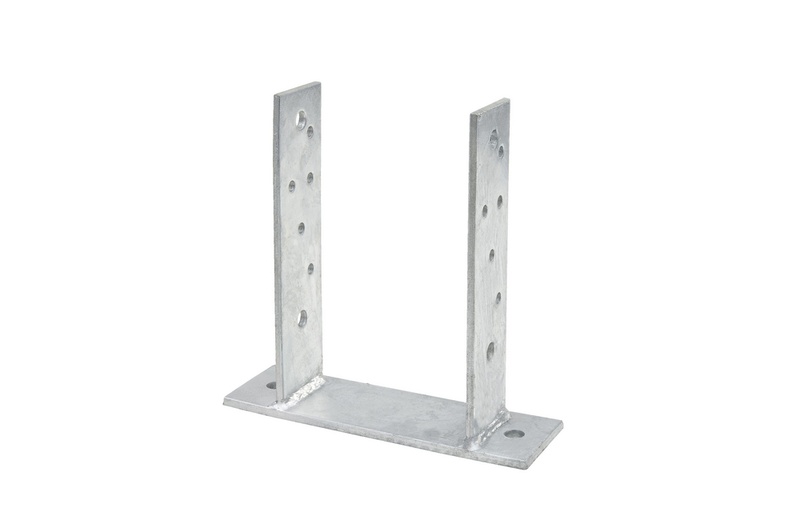

KOVINSKI PODPORNI NOSILEC-TZN-(U-FORM101)-181X60X6MM

Enostaven, privijačen nosilec za stebre s fiksno širino gabele. Idealno za ne nosilne manjše konstrukcije na prostem.

  • Izvedba: Za ne statične namene
  • Oblika: Fiksni U-profil
  • Število lukenj D 11 mm: 6 kos
  • Debelina gabele: 5 mm
  • Tip označbe: Verzija U
  • Višina: 200 mm
  • Število lukenj D 7 mm: 10 kos
  • Material: Jeklo
  • Površina: Vročecinkana
  • Razred uporabe: 3
  • Število delov: 1 kos.
intelisale.product.documents
Art.-Št.: 0681482101
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

• Privijačen

  • • Material nosilca: Jeklo
  • • Površina: Popolna termična vroče cinkana površina
  • • Uporaba v razredih 1, 2 in 3
  • Opomba
  • Premer vijaka ne sme biti večji od premera luknje za več kot 1 mm.
  • Tehnične spremembe pridržane!
  • Na voljo so delovni dokumenti:
  • Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder.
Specifikacije izdelkov
* *
Oblikovanje Za nestatične namene
Obrazec Fiksni profil U
Širina vilic 101 mm
Število lukenj D 11 mm 6 KOSOV
Relativna debelina vilice 5 mm
Opis tipa Različica U
Višina 200 mm
Format osnovne plošče 181 x 60 x 6 mm
Razdalja pritrditve osnovne plošče 141 mm
Število lukenj D 7 mm 10 KOSOV
Material Jeklo
Površina Toplotno pocinkano (vroče pocinkano)
Razred uporabe Vključuje vse podnebne razmere, ki povzročajo večjo vsebnost vlage, kot je pojasnjeno v uporabnem razredu 2 . V izjemnih primerih se lahko pokrite konstrukcije uvrstijo tudi v razred uporabnosti 3. V skladu z EN 1995-1-1:2009
Število kosov 1 KOS
Teža 1260.73 g
*
*
*
