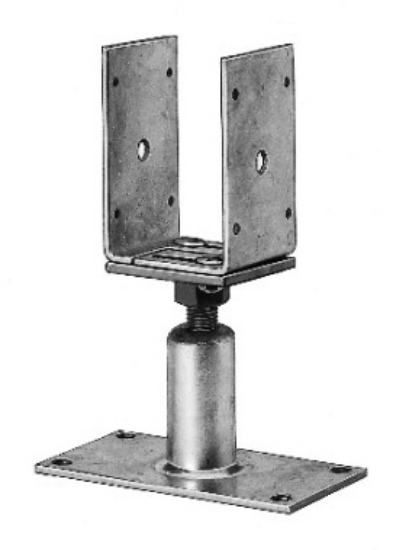

KOVINSKI PODPORNI NOSILEC-NASTAVLJIV-(H110-155MM)

Stabilen, privijačen in višinsko nastavljiv nosilec stebrov z nastavljivo širino vilic. Idealno za konstrukcije z visokimi zahtevami po obremenitvi.

  • Izvedba: Za statične namene
  • Oblika: Variabilen U-profil
  • Širina vilic min./max.: 80-160 mm
  • Maksimalna širina vilic: 160 mm
  • Število lukenj D 13 mm: 6 kos
  • Minimalna širina vilic: 80 mm
  • Višina vilic: 120 mm
  • Globina vilic: 80 mm
  • Debelina vilic: 4 mm
  • Tip označbe: Verzija U
  • Osnovna višina: 110 mm
  • Višina min./max.: 110-155 mm
  • Primeren za prerez stebra min.: 80 x 110 mm
  • Velikost osnovne plošče: 100 x 180 x 6 mm
  • Premer cevi: 42 mm
  • Material: Jeklo
  • Označba materiala nosilca: S 235 JR
  • Standard materiala nosilca: DIN EN 10025:2004
  • Površina: Vročecinkana
  • Debelina sloja: 55 µm
  • Standard površine: DIN EN ISO 1461
  • Razred uporabe: 3
  • Število delov: 2 kos
  • Teža: 2375 g.
intelisale.product.documents
Art.-Št.: 0681480120
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

• Nastavljiva višina in širina

  • • Stabilna izvedba za visoke obremenitve
  • • Material nosilca: Jeklo S 235 JR po EN 10025:2004
  • • Površina: Popolnoma vroče cinkana po DIN EN 1461, debelina sloja 55 µm
  • • Razred uporabe: Uporaba v razredih uporabe 1, 2 in 3.
  • Opomba
  • Premer vijakov in vijakov ne sme biti večji za več kot 1 mm od premera luknje.
  • Upoštevati je treba posamezne robne pogoje posameznih dovoljenj za moznike.
  • Evropsko tehnično dovoljenje ETA-13/1063
  • Na voljo so delovni dokumenti:
  • Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder.
Specifikacije izdelkov
* *
Oblikovanje Za statične namene
Obrazec Spremenljiv profil U
Min./max. širina nosilca 80-160 mm
Največja širina trna 160 mm
Število lukenj D 13 mm 6 KOSOV
Minimalna širina trna 80 mm
Višina vilice 120 mm
Globina vilice 80 mm
Relativna debelina vilice 4 mm
Opis tipa Različica U
Nerazširjena višina 110 mm
Min./max. višina 110-155 mm
Primerno za min. prečni prerez stebra 80 x 110 mm
Format osnovne plošče 100 x 180 x 6 mm
Premer cevi 42 mm
Material Jeklo
Ime materiala nosilca Konstrukcijsko jeklo (osnovno jeklo); minimalna meja plastičnosti 235 MPa pri sobni temperaturi; 1 MPa = 1 N/mm2; blagovna skupina JR, minimalna vrednost absorbirane energije 27J pri 20 °C
SL norma vrste materiala nosilca Vroče valjani izdelki iz konstrukcijskih jekel
Površina Toplotno pocinkano (vroče pocinkano)
Debelina premaza 55 µm
SL norma površine Vroče pocinkani premazi na izdelkih iz železa in jekla - Specifikacije in preskusne metode (ISO 1461:2009)
Razred uporabe Vključuje vse podnebne razmere, ki povzročajo večjo vsebnost vlage, kot je pojasnjeno v uporabnem razredu 2 . V izjemnih primerih se lahko pokrite konstrukcije uvrstijo tudi v razred uporabnosti 3. V skladu z EN 1995-1-1:2009
Število kosov 2 KOSA
Teža 2375 g
*
*
*

• Nastavljiva višina in širina

  • • Stabilna izvedba za visoke obremenitve
  • • Material nosilca: Jeklo S 235 JR po EN 10025:2004
  • • Površina: Popolnoma vroče cinkana po DIN EN 1461, debelina sloja 55 µm
  • • Razred uporabe: Uporaba v razredih uporabe 1, 2 in 3.
  • Opomba
  • Premer vijakov in vijakov ne sme biti večji za več kot 1 mm od premera luknje.
  • Upoštevati je treba posamezne robne pogoje posameznih dovoljenj za moznike.
  • Evropsko tehnično dovoljenje ETA-13/1063
  • Na voljo so delovni dokumenti:
  • Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder.
