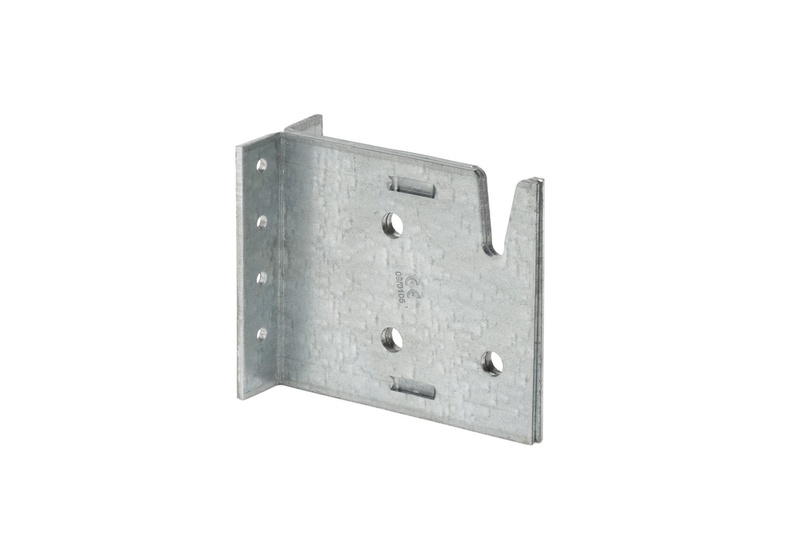

NOSILEC SPOJNI-H90MM

Balkenski nosilci so idealni za nosilne, nevidne povezave les/les, na primer stranskih nosilcev na glavni nosilec ali na stebre. Povezave, izdelane na vidnem področju, se lahko izvedejo tudi s poševnimi koti. • Dovoljenje: ETA-09/0105 • Debelina: 3 mm • Material: Jeklo • Označba materiala: DX51D • Standard materiala: DIN EN 10327:2004 • Površina: Vročecinkana.
intelisale.product.documents
Art.-Št.: 068135090
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
• Enostavna montaža na kraju samem z režo za obešanje, vgrajeno v balkenski nosilec • Obojestransko vroče cinkane pločevine (S250GD +Z275 (približno 20 µm)) debeline 3,0 mm po EN 10327:2004 • Uporaba v razredih uporabe 1 in 2 po EN 1995:2013 Leistungsnachweis ETA-09/0105 Opomba Montaža stranskega nosilca na glavni nosilec z balkenskimi nosilci, pritrjenimi na glavni nosilec, je možna po vstavitvi prvega moznika v zgornjo luknjo stranskega nosilca. Stranski nosilec z zgornjim nameščenim moznikom v režnem delu se nato od zgoraj navzdol obesi v nosilni del balkenskega nosilca. Višina stranskega nosilca mora biti približno 40 mm večja od višine balkenskega nosilca. Za višino nosilca 90 mm se lahko uporabi višina stranskega nosilca 100 mm. Premer moznikov ne sme biti večji kot 0,5 mm (d = 8 mm) oziroma 1,0 mm (d = 12 mm) manjši od premera luknje. Na voljo so delovni dokumenti: Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder.
Specifikacije izdelkov
* *
Širina x višina x globina 46 x 90 x 106 mm
Min. višina nosilca 100 mm
Premer luknje v podnosilcu nJ/glavni nosilec nH 8,5 / 5 mm
Število lukenj v podnosilcu nJ/glavni nosilec nH 3 / 8 KOSOV
Teža 470 g
Odobritev ETA-09/0105
DEBELINA 3 mm
Material ST || Jeklo || Jeklo
Oznaka materiala DX51D
SL norma vrste materiala DIN EN 10327:2004 || Trak in pločevina iz nizkoogljičnih jekel za hladno preoblikovanje, kontinuirano prevlečena z vročim premazom:2004 || DIN EN 10327:2004
Površina Z275 || Cink, debelina plasti 20, modrikast, neprekinjeno vroče prevlečen || Vroče pocinkano
*
*
*
• Enostavna montaža na kraju samem z režo za obešanje, vgrajeno v balkenski nosilec • Obojestransko vroče cinkane pločevine (S250GD +Z275 (približno 20 µm)) debeline 3,0 mm po EN 10327:2004 • Uporaba v razredih uporabe 1 in 2 po EN 1995:2013 Leistungsnachweis ETA-09/0105 Opomba Montaža stranskega nosilca na glavni nosilec z balkenskimi nosilci, pritrjenimi na glavni nosilec, je možna po vstavitvi prvega moznika v zgornjo luknjo stranskega nosilca. Stranski nosilec z zgornjim nameščenim moznikom v režnem delu se nato od zgoraj navzdol obesi v nosilni del balkenskega nosilca. Višina stranskega nosilca mora biti približno 40 mm večja od višine balkenskega nosilca. Za višino nosilca 90 mm se lahko uporabi višina stranskega nosilca 100 mm. Premer moznikov ne sme biti večji kot 0,5 mm (d = 8 mm) oziroma 1,0 mm (d = 12 mm) manjši od premera luknje. Na voljo so delovni dokumenti: Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder.
