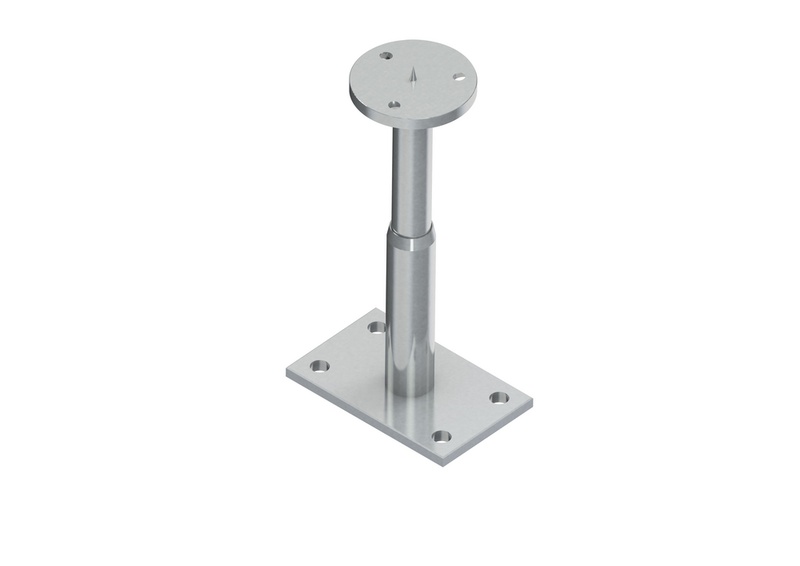

PODPORNI NOSILEC STEBROV-D-FL-H-(ZNNI)-XL95F

Rešitev za skoraj vse priključke stebrov • Izvedba: Za statične namene • Značilna nosilnost prečna obremenitev: 2.03 kN • Značilna nosilnost nateg: 37.7 kN • Primeren za presečni prerez stebra min.: 121 x 120 mm • Format talne plošče: 160 x 100 x 10 mm • Število lukenj D 10 mm: 3 KOS • Število lukenj D 15 mm: 4 KOS • Odobritev: ETA • Material: Jeklo • Površina: Cink-nikelj.
intelisale.product.documents
Art.-Št.: 0681300003
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
• Zelo visoke nosilnosti v vse smeri obremenitev • Optimizirano poševno privijanje z sistemskimi vijaki 8 x 160 mm cink-nikelj preprečuje razpokanje lesa • Nastavitev višine možna pod polno obremenitvijo • Poenostavljena in natančna montaža s centrirno konico Dokazilo zmogljivosti Oznaka CE v skladu z Evropsko tehnično oceno ETA-15/0540 Oznaka CE v skladu z Evropsko tehnično oceno ETA-15/0540
Specifikacije izdelkov
* *
Oblikovanje Za statične namene
Nerazširjena višina 200 mm
Min./max. višina 200-300 mm
Značilna nosilnost tlaka 95 kN
Značilna nosilnost prečne obremenitve 2,03 kN
Značilna nosilnost napetosti 37,7 kN
Primerno za min. prečni prerez stebra 121 x 120 mm
Format osnovne plošče 160 x 100 x 10 mm
Število lukenj s premerom 10 mm 3 KOSI
Število lukenj s premerom 15 mm 4 KOSI
Odobritev ETA
Material ST || Jeklo || Jeklo
Površina ZNNI || Cink nikelj || Cink nikelj
Teža 3300 g
*
*
*
