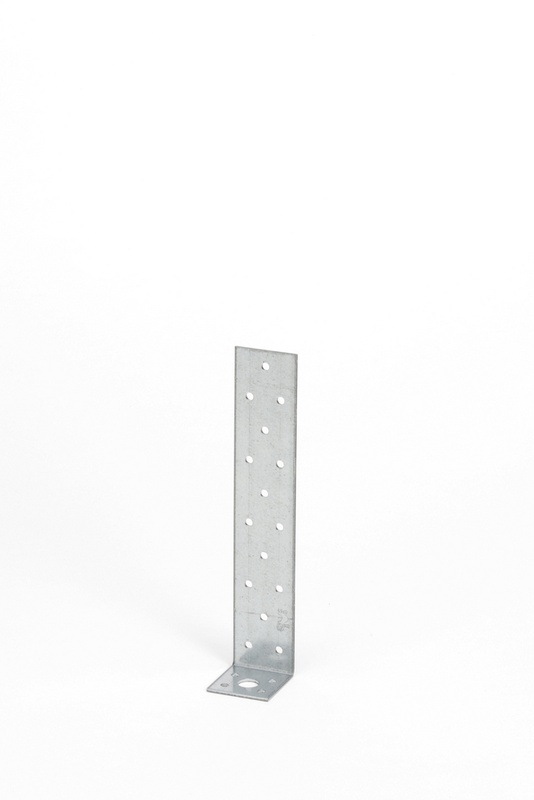

KOVINSKI KOTNI VEZNIK-40X40X200X2,0

• Večnamenska uporaba za enostavne vlečne povezave • Enostavna prilagoditev višine na neravnih podlagah • Obojestransko vroče cinkane pločevine (S250GD + Z275 (približno 20 µm)) debeline 4 mm po EN 10346:2009 • Uporaba v razredih uporabe 1 in 2 po EN 1995:2013 Leistungsnachweis Evropsko tehnično dovoljenje ETA 14/0274 Opomba Predvideva se nepopačena obremenitev. Luknje je treba prebijati od konca betonskega ploskega jeklenega sidra. Število lukenj mora biti najmanj 4 in izhaja iz statičnega izračuna. Uporabljeni žeblji morajo imeti premer, ki ustreza luknjam betonskega ploskega jeklenega sidra. Robovi lesa niso dovoljeni, betonski ploski jekleni sidri morajo popolnoma ležati na lesu. Leseni deli morajo biti debelejši od dolžine žebljev, ki so zabiti vanje. Upoštevati je treba posamezne robne pogoje posameznih dovoljenj za moznike. Kovinska odpoved pri upogibni obremenitvi bo odločilna za betonske ploske jeklene sidre, ki so pritrjeni v beton z metalnimi mozniki in podložko 43 mm x 4 mm po EN ISO 7094. Kovinska odpoved pri vlečni obremenitvi bo odločilna za v beton vgrajene betonske ploske jeklene sidre. Na voljo so delovni dokumenti: Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder. Navodila Opombe: Kot pritrdilni elementi se uporabljajo sidrni žeblji 4x40 mm po EN 14592. Glede zabijanja ni treba upoštevati predpisanega vzorca zabijanja po ETA 08/0259. Dovoljeno je delno zabijanje. Navedene nosilnosti veljajo za iglavce z značilno gostoto rk ? 350 kg/m3. Dimenzijska vrednost nosilnosti enega žeblja: FVM,Rd = kmod / gM × F1,Rk z gM = 1,3 Dimenzijska vrednost kovinske nosilnosti pri pritrditvi z mozniki v beton: Fm,Rd = Fm,Rk / gM0 z gM0 = 1,0 Dimenzijska vrednost kovinske nosilnosti za v beton vgrajene vlečne sidre: Ft,Rd = Ft,Rk / gM2 z gM2 = 1,25 Dimenzijska vrednost skupne nosilnosti pri pritrditvi z mozniki: F1,Rd = min {n × FVM,Rd; Fm,Rd} z n = število žebljev Dimenzijska vrednost skupne nosilnosti za v beton vgrajene vlečne sidre: F1,Rd = min {n × FVM,Rd; Ft,Rd} z n = število žebljev Upoštevati je treba minimalne razdalje za žeblje pri jeklenih spojih les-jeklo po EN 1995-1-1. Evropsko tehnično dovoljenje ETA 14/0274 Tehnične spremembe pridržane!
