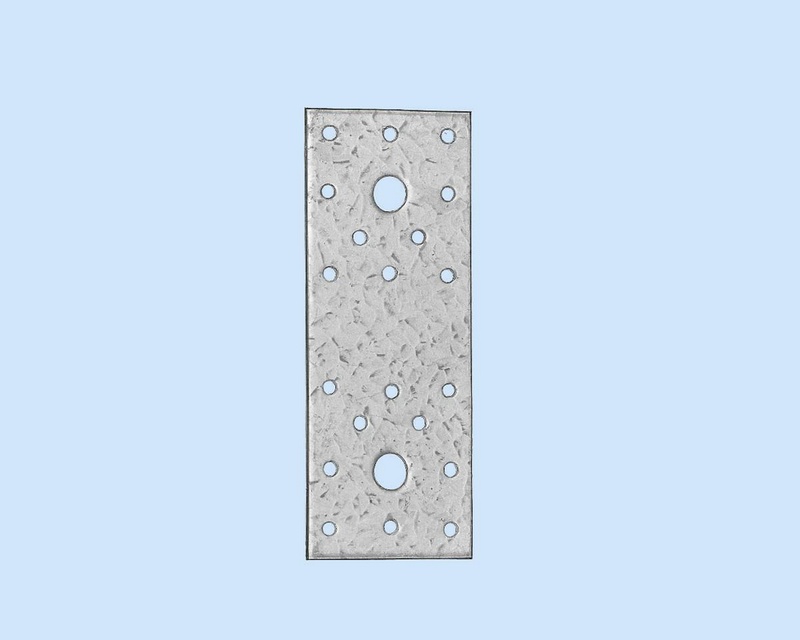

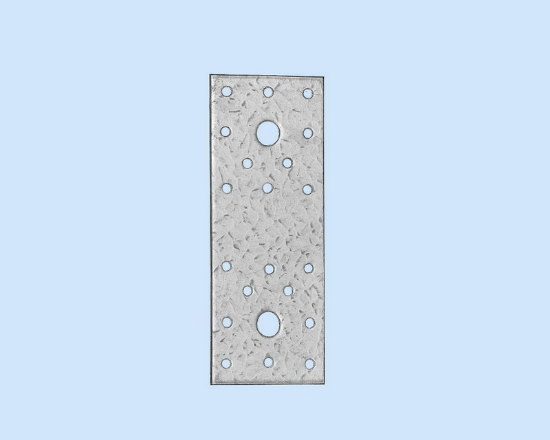

KOVINSKA VEZNA PLOŠČA-HEAVY DUTY-100X35X2,5

Robusten ploski spojnik za ozke les/les spojne vozle za prenos visokih obremenitev (npr. vezni spojnik ali podpornik) • Material: Jeklo • Površina: Vročecinkana • Dovoljenje: EN 14545:2009-02 • Natezna trdnost Rm min.: 295 N/mm2 • Raztezek pri zlomu A80 min.: 22 % • Označba materiala: DX51D • Standard materiala: DIN EN 10346:2009.
intelisale.product.documents
Art.-Št.: 0681100035
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
• Visoka nosilnost • Ozka izvedba • Natezna trdnost Rm ? 295 N/mm2 • Raztezek pri zlomu A80 ? 22% • Obojestransko vroče cinkane pločevine (DX51D + Z275 (približno 20 µm)) po EN 10346:2009 • Uporaba v razredih uporabe 1 in 2 po EN 1995:2013 Opomba Z navojnimi palicami, vijaki ali vijaki ASSY 3.0 Kombi je mogoče zagotoviti varnost proti dvigalnim obremenitvam. Za vsak priključek je treba uporabiti 2 perforirani plošči in enako močne lesene širine. Pri enostranskih priključkih je treba upoštevati ekscentričnost. Upoštevati je treba robne razdalje žebljev in vijakov po EC5. Vzorčenje žebljev mora biti simetrično glede na linijo delovanja srednje sile. Premer vijakov, žebljev in moznikov ne sme biti večji za več kot 2 mm od premera luknje. Upoštevati je treba posamezne robne pogoje posameznih dovoljenj za moznike. Na voljo so delovni dokumenti: Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder. CE označevanje po EN 14545:2009-02
Specifikacije izdelkov
* *
Širina x dolžina 35 mm x 100 mm
DEBELINA 2,5 mm
Število lukenj D 5 mm 8 KOSOV
Število lukenj D 11 mm 2 KOSA
Teža 60 g
Material ST || Jeklo || Jeklo
Površina Z275 || Cink, debelina plasti 20, modrikast, neprekinjeno vroče prevlečen || Vroče pocinkano
Odobritev EN 14545:2009-02
Min. natezna trdnost Rm 295 N/mm²
Min. raztezek ob pretrganju A80 22 %
Oznaka materiala DX51D
SL norma vrste materiala DIN EN 10346:2009 || Ploščati jekleni izdelki z neprekinjenim vročim premazom - Tehnični dobavni pogoji || DIN EN 10346:2009
*
*
*
