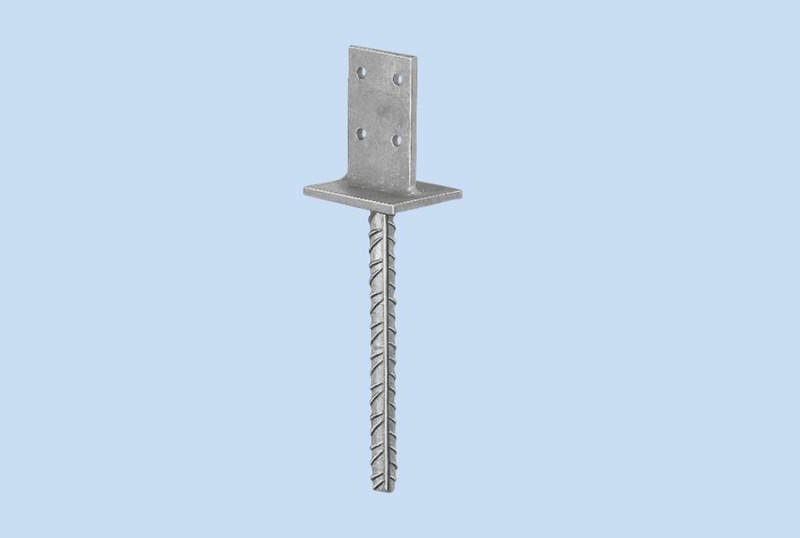

KOVINSKI PODPORNI NOSILEC-110X250MM

Edelstahl verzinkt, aufdübelbarer Stützenschuh mit Schwertaufnahme (T-Form) und 250 mm langer Riffeldolle. Für leichte Konstruktionen wie z.B. Unterstände oder Carports. • Ausführung: Für statische Zwecke • Form: Schwertform • Schwertformat: 70 x 110 x 8 mm • Trägerplattenformat: 80 x 100 x 8 mm • Länge: 368 mm • Typbezeichnung: Version T • Höhe: 250 mm • Erforderliche Stabdübel: 4 Stück, Durchmesser 10 mm • Geeignet für Pfostenquerschnitt min.: 100 x 80 mm • Länge Dolle (Beton): 250 mm • Durchmesser Dolle (Beton): 20 mm • Material: Jeklo • Označba materiala nosilca: S 235 JR • Standard materiala nosilca: DIN EN 10025:2004 • Označba materiala noge: B 500 SP • Površina: Vročecinkana • Debelina sloja: 55 µm • Standard površine: DIN EN ISO 1461 • Razred uporabe: 3 • Priporočena globina vbetoniranja min.: 100 mm • Število delov: 1 kos • Teža: 1695 g.
intelisale.product.documents
Art.-Št.: 0681080110
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
• Možnost vbetoniranja in nastavljiv višinski izravnav z 250 mm dolgo riffeldollo • Skrit priključek stebra z notranjim Schwertanschluß • Visoka trajnost z vročim cinkanjem • Material Schwert: S 235 JR po EN 10025:2004 • Material Riffeldolle: B 500 SP • Površina: Popolna vroče cinkana, debelina sloja približno 55 µm po DIN EN 1461 • Razred uporabe: Uporaba v razredih 1, 2 in 3 Opomba Premer vijakov/stabdüblov ne sme biti večji od premera luknje za več kot 1 mm. Evropsko tehnično dovoljenje ETA-13/1063 Na voljo so delovni dokumenti: Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder.
Specifikacije izdelkov
* *
Oblikovanje Za statične namene
Obrazec Oblika rezila || Oblika rezila || Oblika rezila
Dimenzije stojala 70 x 110 x 8 mm
Dimenzije plošče držala 80 x 100 x 8 mm
Dolžina 368 mm
Opis tipa Različica T
Višina 250 mm
Potrebni jekleni zatiči 4 kosi, premer 10 mm
Primerno za min. prečni prerez stebra 100 x 80 mm
Dolžina gredice (beton) 250 mm
Premer gredice (beton) 20 mm
Material ST || Jeklo || Jeklo
Ime materiala nosilca S 235 JR || Konstrukcijsko jeklo (osnovno jeklo); minimalna meja plastičnosti 235 MPa pri sobni temperaturi; 1 MPa = 1 N/mm2; blagovna skupina JR, minimalna vrednost absorbirane energije 27J pri 20 °C || S 235 JR
SL norma vrste materiala nosilca DIN EN 10025:2004 || Vroče valjani izdelki iz konstrukcijskih jekel || DIN EN 10025:2004
Ime materiala osnovne plošče B 500 SP
Površina HDG || Toplotno pocinkano (vroče pocinkano) || Vroče pocinkano
Debelina premaza 55 µm
SL norma površine DIN EN ISO 1461 || Vroče pocinkani premazi na izdelkih iz železa in jekla - Specifikacije in preskusne metode (ISO 1461:2009) || DIN EN ISO 1461
Razred uporabe 3 || Vključuje vse podnebne razmere, ki povzročajo večjo vsebnost vlage, kot je pojasnjeno v uporabnem razredu 2 . V izjemnih primerih se lahko pokrite konstrukcije uvrstijo tudi v razred uporabnosti 3. V skladu z EN 1995-1-1:2009 || 3
Priporočena globina ohišja 100 mm
Število kosov 1 KOS
Teža 1695 g
*
*
*
