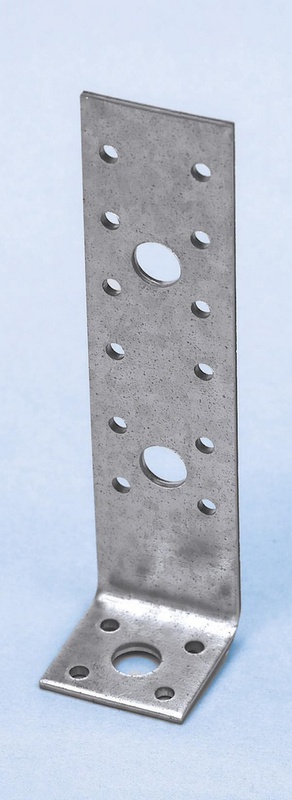

KOTNI KOVINSKI SPOJNIK-TIP B1-40X40X160X3,0

Za visoko kakovostne spoje v nosilnih les/les ali les/beton konstrukcijah. • Tip: B1 • Širina x Višina x Globina: 40 x 160 x 40 mm • Debelina: 3 mm • Izvedba: Brez mostička • Število lukenj D 13 mm pomožni nosilec nJ / glavni nosilec nH: 2 + 1 kos • Število lukenj D 5 mm pomožni nosilec nJ + glavni nosilec nH: 12 + 4 kos • Dovoljenje: ETA-09/0216 • Teža izdelka (na kos): 164,698 g • Material: Jeklo • Površina: Vroče pocinkano • Teža: 162 g • Označba materiala: DX51D • Standard materiala: DIN EN 10327:2004 • Število lukenj D 5 mm: 16 kos • Število lukenj D 13 mm: 3 kos.
intelisale.product.documents
Art.-Št.: 0681050160
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
• Nizek zamik med leseno konstrukcijo in betonsko sidranje • Majhna višina zaradi ozke konstrukcije • Obojestransko vroče pocinkane pločevine (DX51D + Z275 (približno 20µm)) debeline 3,0 mm v skladu z EN 10327:2004 • Uporaba v razredih uporabe 1 in 2 v skladu z EN 1995:2013 • Za višje zahteve priporočamo uporabo ojačanih kotnih povezovalnikov ali vlečnih sider Izvedbeni dokaz Evropsko tehnično dovoljenje ETA-09/216 Opomba Premer vijaka/žeblja/matic ne sme biti večji od 2 mm od premera luknje. Upoštevati je treba specifične pogoje posameznega dovoljenja za vijake. Evropsko tehnično dovoljenje ETA-09/216 Razpoložljivi delovni dokumenti: Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder.
Specifikacije izdelkov
* *
Tip B1
Širina x višina x globina 40 x 160 x 40 mm
DEBELINA 3 mm
Oblikovanje Brez palice
Število lukenj D 13 mm v podnosilcu nJ/glavni nosilec nH 2 + 1 KOS
Število lukenj D 5 mm v podnosilcu nJ + glavni nosilec nH 12 + 4 KOSI
Odobritev ETA-09/0216
Teža izdelka (na kos) 164.698 g
Material ST || Jeklo || Jeklo
Površina Z275 || Cink, debelina plasti 20, modrikast, neprekinjeno vroče prevlečen || Vroče pocinkano
Teža 162 g
Oznaka materiala DX51D
SL norma vrste materiala DIN EN 10327:2004 || Trak in pločevina iz nizkoogljičnih jekel za hladno preoblikovanje, kontinuirano prevlečena z vročim premazom:2004 || DIN EN 10327:2004
Število lukenj D 5 mm 16 KOSOV
Število lukenj D 13 mm 3 KOSI
*
*
*
• Nizek zamik med leseno konstrukcijo in betonsko sidranje • Majhna višina zaradi ozke konstrukcije • Obojestransko vroče pocinkane pločevine (DX51D + Z275 (približno 20µm)) debeline 3,0 mm v skladu z EN 10327:2004 • Uporaba v razredih uporabe 1 in 2 v skladu z EN 1995:2013 • Za višje zahteve priporočamo uporabo ojačanih kotnih povezovalnikov ali vlečnih sider Izvedbeni dokaz Evropsko tehnično dovoljenje ETA-09/216 Opomba Premer vijaka/žeblja/matic ne sme biti večji od 2 mm od premera luknje. Upoštevati je treba specifične pogoje posameznega dovoljenja za vijake. Evropsko tehnično dovoljenje ETA-09/216 Razpoložljivi delovni dokumenti: Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder.
Specifikacije izdelkov
Tip B1
Širina x višina x globina 40 x 160 x 40 mm
DEBELINA 3 mm
Oblikovanje Brez palice
Število lukenj D 13 mm v podnosilcu nJ/glavni nosilec nH 2 + 1 KOS
Število lukenj D 5 mm v podnosilcu nJ + glavni nosilec nH 12 + 4 KOSI
Odobritev ETA-09/0216
Teža izdelka (na kos) 164.698 g
Material ST || Jeklo || Jeklo
Površina Z275 || Cink, debelina plasti 20, modrikast, neprekinjeno vroče prevlečen || Vroče pocinkano
Teža 162 g
Oznaka materiala DX51D
SL norma vrste materiala DIN EN 10327:2004 || Trak in pločevina iz nizkoogljičnih jekel za hladno preoblikovanje, kontinuirano prevlečena z vročim premazom:2004 || DIN EN 10327:2004
Število lukenj D 5 mm 16 KOSOV
Število lukenj D 13 mm 3 KOSI
