  • KOTNI KOVINSKI SPOJNIK-TIP HS-PERF.-48X116X90X3,0

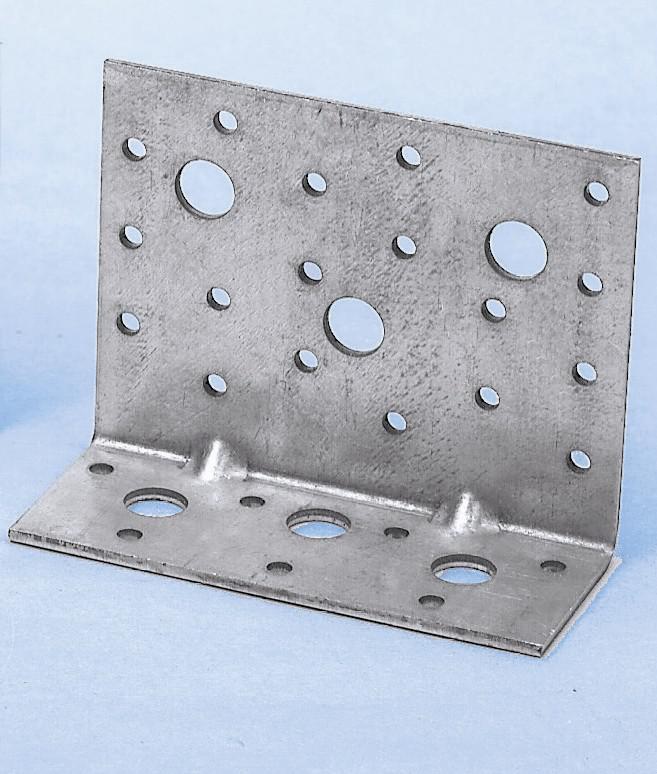

KOTNI KOVINSKI SPOJNIK-TIP HS-PERF.-48X116X90X3,0

Zaradi masivne izvedbe 3 mm univerzalno uporabno v leseni gradnji. (Pri večjih obremenitvah priporočamo uporabo različic z utorom). • Tip: HS • Debelina: 3 mm • Odobritev: ETA-09/0133 • Material: Jeklo • Površina: Vroče pocinkano • Oznaka materiala: DX51D • Standard materiala: DIN EN 10327:2004.
intelisale.product.documents
Art.-Št.: 0681048116
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
• Stabilna izvedba in vsestranska uporabnost • Obe strani vroče pocinkani pločevini (DX51D + Z275 (približno 20µm)) debeline 3 mm po EN 10327:2004 • Uporaba v razredu uporabe 1 in 2 po EN 1995:2013 Dokazilo zmogljivosti Evropska tehnična odobritev ETA 09/0133 Opomba Žeblji z obročem / utorom naj bodo čim bližje upogibni liniji v nosilni tram. To velja tudi za uporabljene vijake pri uporabi kotnikov za pritrditev lesa na npr. beton. Premer vijaka/žeblja/sidrnega vijaka ne sme biti večji od premera luknje za več kot 2 mm. Upoštevati je treba robne pogoje posamezne odobritve sidra. Razpoložljiva delovna dokumentacija: Tabele obremenitev in podrobna navodila za uporabo najdete na strani za storitve www.wuerth.de/holzverbinder. Evropska tehnična odobritev ETA 09/0133 Tehnične spremembe pridržane!
Specifikacije izdelkov
* *
Tip HS
Širina x višina x globina 116 x 90 x 48 mm
DEBELINA 3 mm
Oblikovanje S pregibom
Število lukenj D 13 mm v podnosilcu nJ/glavni nosilec nH 3 + 3 KOSI
Število lukenj D 5 mm v podnosilcu nJ + glavni nosilec nH 18 + 7 KOSOV
Odobritev ETA-09/0133
Teža izdelka (na kos) 338.200 g
Material ST || Jeklo || Jeklo
Površina Z275 || Cink, debelina plasti 20, modrikast, neprekinjeno vroče prevlečen || Vroče pocinkano
Teža 314 g
Oznaka materiala DX51D
SL norma vrste materiala DIN EN 10327:2004 || Trak in pločevina iz nizkoogljičnih jekel za hladno preoblikovanje, kontinuirano prevlečena z vročim premazom:2004 || DIN EN 10327:2004
Število lukenj D 5 mm 25 KOSOV
Število lukenj D 13 mm 6 KOSOV
*
*
*
• Stabilna izvedba in vsestranska uporabnost • Obe strani vroče pocinkani pločevini (DX51D + Z275 (približno 20µm)) debeline 3 mm po EN 10327:2004 • Uporaba v razredu uporabe 1 in 2 po EN 1995:2013 Dokazilo zmogljivosti Evropska tehnična odobritev ETA 09/0133 Opomba Žeblji z obročem / utorom naj bodo čim bližje upogibni liniji v nosilni tram. To velja tudi za uporabljene vijake pri uporabi kotnikov za pritrditev lesa na npr. beton. Premer vijaka/žeblja/sidrnega vijaka ne sme biti večji od premera luknje za več kot 2 mm. Upoštevati je treba robne pogoje posamezne odobritve sidra. Razpoložljiva delovna dokumentacija: Tabele obremenitev in podrobna navodila za uporabo najdete na strani za storitve www.wuerth.de/holzverbinder. Evropska tehnična odobritev ETA 09/0133 Tehnične spremembe pridržane!
Specifikacije izdelkov
Tip HS
Širina x višina x globina 116 x 90 x 48 mm
DEBELINA 3 mm
Oblikovanje S pregibom
Število lukenj D 13 mm v podnosilcu nJ/glavni nosilec nH 3 + 3 KOSI
Število lukenj D 5 mm v podnosilcu nJ + glavni nosilec nH 18 + 7 KOSOV
Odobritev ETA-09/0133
Teža izdelka (na kos) 338.200 g
Material ST || Jeklo || Jeklo
Površina Z275 || Cink, debelina plasti 20, modrikast, neprekinjeno vroče prevlečen || Vroče pocinkano
Teža 314 g
Oznaka materiala DX51D
SL norma vrste materiala DIN EN 10327:2004 || Trak in pločevina iz nizkoogljičnih jekel za hladno preoblikovanje, kontinuirano prevlečena z vročim premazom:2004 || DIN EN 10327:2004
Število lukenj D 5 mm 25 KOSOV
Število lukenj D 13 mm 6 KOSOV
