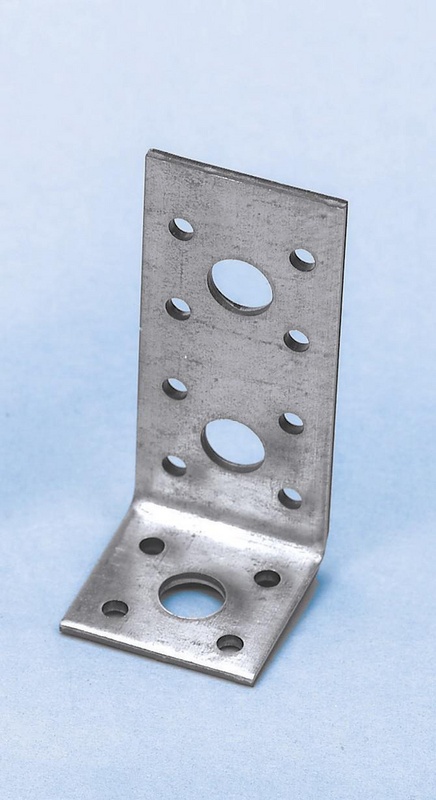

KOTNI KOVINSKI SPOJNIK-TIP B2-40X40X90X3,0

Za visoko kakovostne spoje v nosilnih les/les ali les/beton konstrukcijah. Pri višjih zahtevah priporočamo uporabo kotnih povezovalnikov z mostički. • Tip: B2 • Širina x Višina x Globina: 40 x 90 x 42 mm • Debelina: 3 mm • Izvedba: Brez mostička • Število lukenj D 13 mm pomožni nosilec nJ / glavni nosilec nH: 2 + 1 kos • Število lukenj D 5 mm pomožni nosilec nJ + glavni nosilec nH: 8 + 4 kos • Dovoljenje: ETA-09/0216 • Teža izdelka (na kos): 100,360 g • Material: Jeklo • Površina: Vroče pocinkano • Teža: 98 g • Označba materiala: DX51D • Standard materiala: DIN EN 10327:2004 • Število lukenj D 5 mm: 12 kos • Število lukenj D 13 mm: 3 kos.
intelisale.product.documents
Art.-Št.: 068103590
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
• Nizek zamik med leseno konstrukcijo in betonsko sidranje • Majhna višina zaradi ozke konstrukcije • Obojestransko vroče pocinkane pločevine (DX51D + Z275 (približno 20µm)) v skladu z EN 10327:2004 • Uporaba v razredih uporabe 1 in 2 v skladu z EN 1995:2013 Izvedbeni dokaz ETA-09/216 Opomba Premer vijaka/žeblja/matic ne sme biti večji od 2 mm od premera luknje. Upoštevati je treba specifične pogoje posameznega dovoljenja za vijake. ETA-09/216 Tehnične spremembe pridržane! Razpoložljivi delovni dokumenti: Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder.
Specifikacije izdelkov
* *
Tip B2
Širina x višina x globina 40 x 90 x 42 mm
DEBELINA 3 mm
Oblikovanje Brez palice
Število lukenj D 13 mm v podnosilcu nJ/glavni nosilec nH 2 + 1 KOS
Število lukenj D 5 mm v podnosilcu nJ + glavni nosilec nH 8 + 4 KOSI
Odobritev ETA-09/0216
Teža izdelka (na kos) 100.360 g
Material ST || Jeklo || Jeklo
Površina Z275 || Cink, debelina plasti 20, modrikast, neprekinjeno vroče prevlečen || Vroče pocinkano
Teža 98 g
Oznaka materiala DX51D
SL norma vrste materiala DIN EN 10327:2004 || Trak in pločevina iz nizkoogljičnih jekel za hladno preoblikovanje, kontinuirano prevlečena z vročim premazom:2004 || DIN EN 10327:2004
Število lukenj D 5 mm 12 KOSOV
Število lukenj D 13 mm 3 KOSI
*
*
*
• Nizek zamik med leseno konstrukcijo in betonsko sidranje • Majhna višina zaradi ozke konstrukcije • Obojestransko vroče pocinkane pločevine (DX51D + Z275 (približno 20µm)) v skladu z EN 10327:2004 • Uporaba v razredih uporabe 1 in 2 v skladu z EN 1995:2013 Izvedbeni dokaz ETA-09/216 Opomba Premer vijaka/žeblja/matic ne sme biti večji od 2 mm od premera luknje. Upoštevati je treba specifične pogoje posameznega dovoljenja za vijake. ETA-09/216 Tehnične spremembe pridržane! Razpoložljivi delovni dokumenti: Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder.
