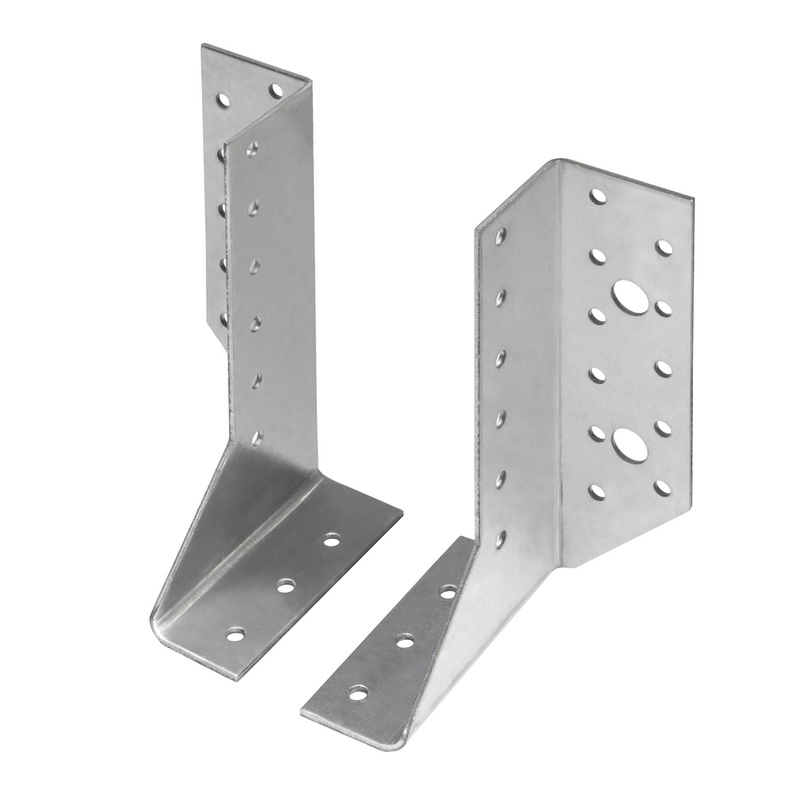

NOSILNI KOVINSKI VEZNIK ZA LESENE KONSTRUKCIJE-2DELNI-30X150X2,0

Prilagodljiv nosilec tramov za uporabo pri tramih z vmesnimi dimenzijami in/ali pri sanacijah z različnimi širino lesa. Možnosti priključkov za les/les, les/beton ali les/jeklo za posebne konstrukcije in sanacije. Idealno za naknadno ojačitev obstoječih konstrukcij z zvitimi prerezi

  • Debelina: 2 mm
  • Število lukenj D 11 mm stranski nosilec nJ + glavni nosilec nH: 0 + 4 kos
  • Globina spodnjega dela: 80 mm
  • Material: Jeklo
  • Površina: Vročecinkana
  • Širina krila: 42 mm
  • Dovoljenje: ETA-09/0021
  • Označba materiala: S250GD
  • Standard materiala: DIN EN 10326:2004
  • Število delov: 2 kosa
  • Globina zgornjega dela: 42 mm.
intelisale.product.documents
Art.-Št.: 0681030150
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja

• Prilagodljivo z nastavljivo širino

  • • Navzven upognjena krila.
  • • Obojestransko vroče cinkane pločevine (S250GD +Z275) približno 20 µm debeline 2,0 mm po EN 10326:2004
  • • Uporaba v razredih uporabe 1 in 2 po EN 1995:2013
  • Leistungsnachweis
  • Evropsko tehnično dovoljenje ETA–09/0021
  • Opomba
  • Premer vijakov ali žebljev mora biti največ 2 mm manjši od premera luknje. Upoštevati je treba posamezne robne pogoje posameznih dovoljenj za moznike.
  • Evropsko tehnično dovoljenje ETA–09/0021
  • Na voljo so delovni dokumenti:
  • Tabele obremenitev in podrobna navodila za obdelavo so na voljo na servisni strani www.wuerth.de/holzverbinder.
Specifikacije izdelkov
* *
Širina x višina 30 x 150 mm
DEBELINA 2 mm
Število lukenj D 5 mm v podnosilcu nJ + glavni nosilec nH 12 + 24 KOSOV
Število lukenj D 11 mm v podnosilcu nJ + glavni nosilec nH 0 + 4 KOSI
Teža 421 g
Globina spodnje strani 80 mm
Material Jeklo
Površina Cink, debelina plasti 20, modrikast, neprekinjeno vroče prevlečen
Širina krila na matici 42 mm
Odobritev ETA-09/0021
Oznaka materiala S250GD
SL norma vrste materiala Neprekinjeno vroče prevlečeni trakovi in pločevina iz konstrukcijskih jekel - Tehnični dobavni pogoji
Število kosov 2 KOSA
Globina zgornje strani 42 mm
*
*
*
