  • OBJEMKA NOSILNA-STDD-(TZN)-M10

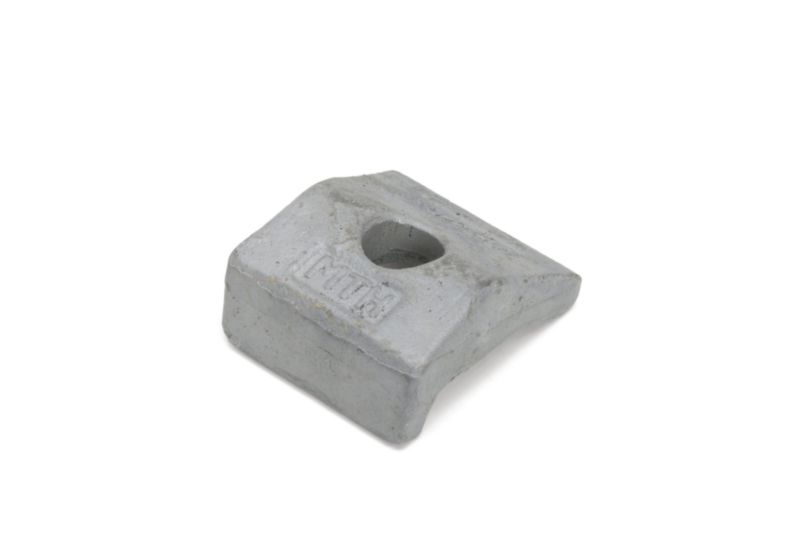

OBJEMKA NOSILNA-STDD-(TZN)-M10

(Toplotno obdelano jeklo C45 +N v skladu z DIN EN 10083-2).
intelisale.product.documents
Art.-Št.: 0485000041
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
Uporablja se za vzpostavitev povezave, ki prenaša silo, med križajočimi se podporami različnih oblik in dimenzij. Možna je tudi povezava prekrivajočih se podpor z enako širino prirobnice
Specifikacije izdelkov
* *
Primerno za vijake M10 || Nazivni premer 10 mm || M10
Premer odprtine 11 mm
Dolžina 36 mm
Širina 32 mm
Višina 21 mm
Dolžina nosu 13 mm
Razdalja od konca priključka do sredine vrtine 16 mm
Razpon višine vpenjanja -6 do 10 mm
Material Jeklo C45 || Jeklo C45 || Nelegirano jeklo, C45
Površina HDG || Toplotno pocinkano (vroče pocinkano) || Vroče pocinkano
Skladno z RoHS Da
Pogoji za zatezni trenutek Oglejte si odobritev
Zatezni moment za razred trdnosti 8.8 40 Nm
Zatezni moment za razred trdnosti 10.9 60 Nm
Opis tipa Standard
*
*
*
Uporablja se za vzpostavitev povezave, ki prenaša silo, med križajočimi se podporami različnih oblik in dimenzij. Možna je tudi povezava prekrivajočih se podpor z enako širino prirobnice
Specifikacije izdelkov
Primerno za vijake M10 || Nazivni premer 10 mm || M10
Premer odprtine 11 mm
Dolžina 36 mm
Širina 32 mm
Višina 21 mm
Dolžina nosu 13 mm
Razdalja od konca priključka do sredine vrtine 16 mm
Razpon višine vpenjanja -6 do 10 mm
Material Jeklo C45 || Jeklo C45 || Nelegirano jeklo, C45
Površina HDG || Toplotno pocinkano (vroče pocinkano) || Vroče pocinkano
Skladno z RoHS Da
Pogoji za zatezni trenutek Oglejte si odobritev
Zatezni moment za razred trdnosti 8.8 40 Nm
Zatezni moment za razred trdnosti 10.9 60 Nm
Opis tipa Standard
